Page spéciale pour la description du radier de la maison.
Les photos sont indispensables pour se souvenir comment et où les choses ont été faites.
Les commentaires sont au dessus de chaque photo.

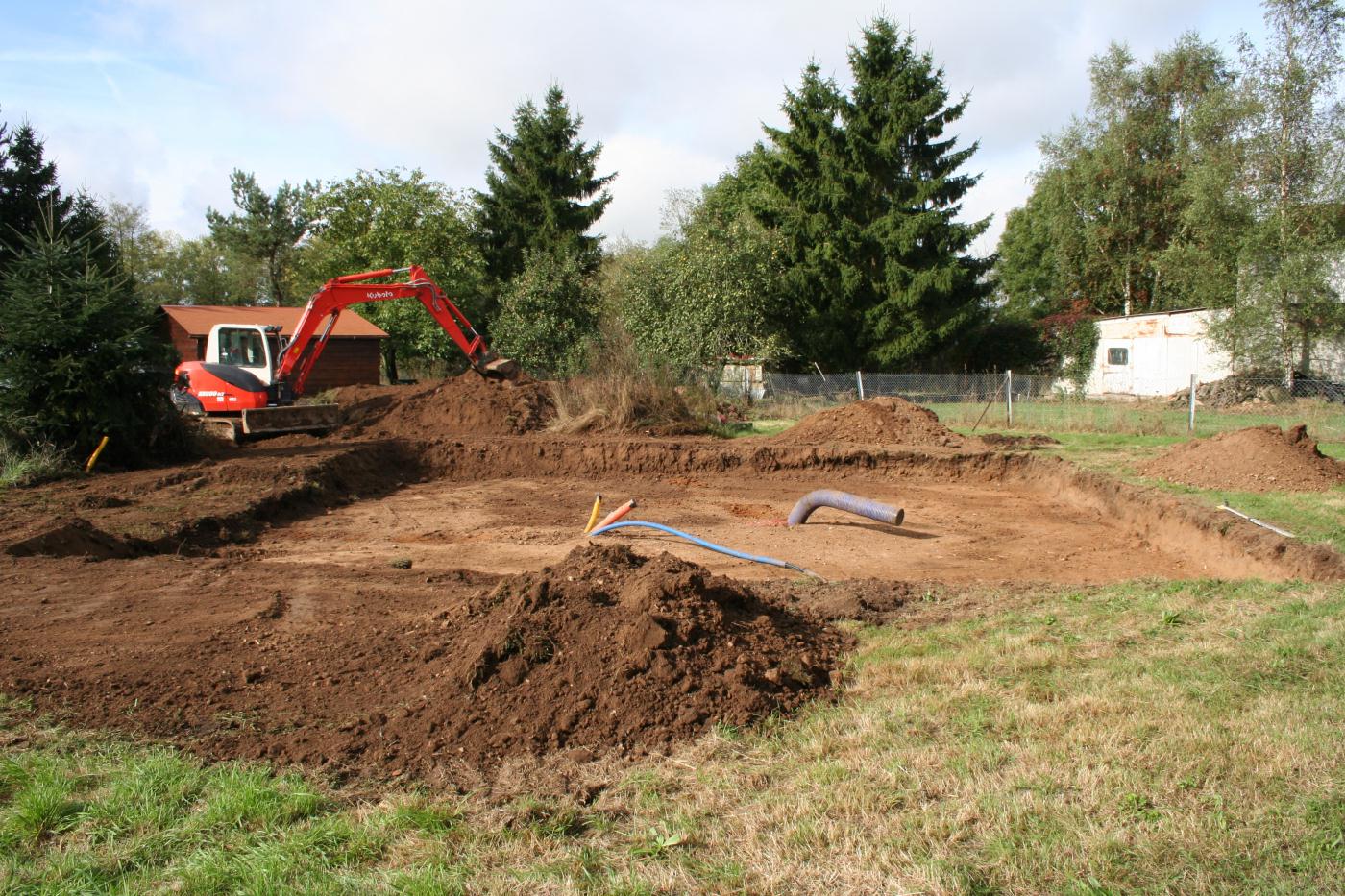

Avant cette photo, toutes les gaines et le puit canadiens avaient été enterrées. Le terrassier a donc fait un grand trou de 100m2.

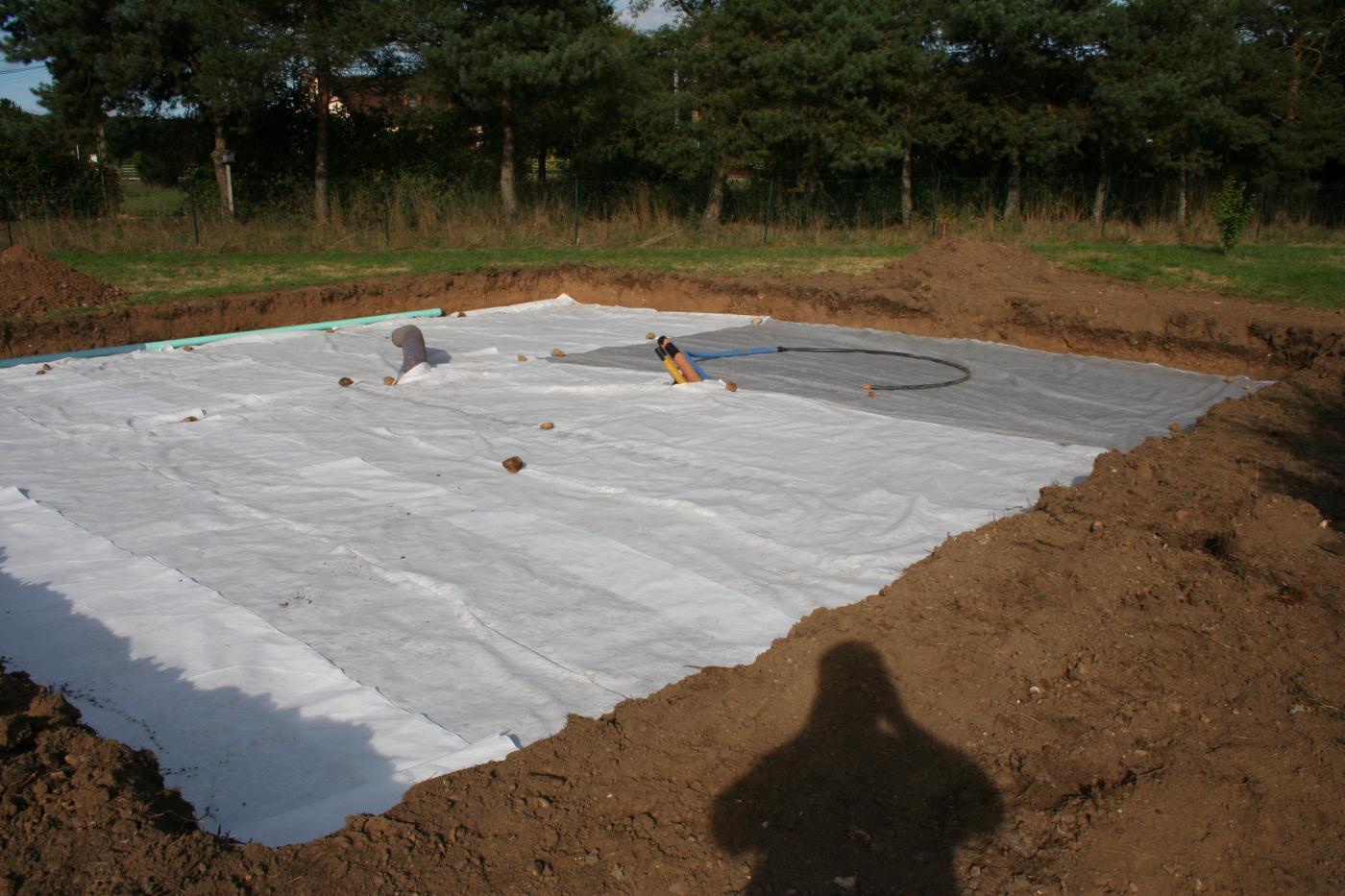

Pose du tissu géotextile.
Après la pose d'un hérisson de 20cm. Construction du coffrage du radier.

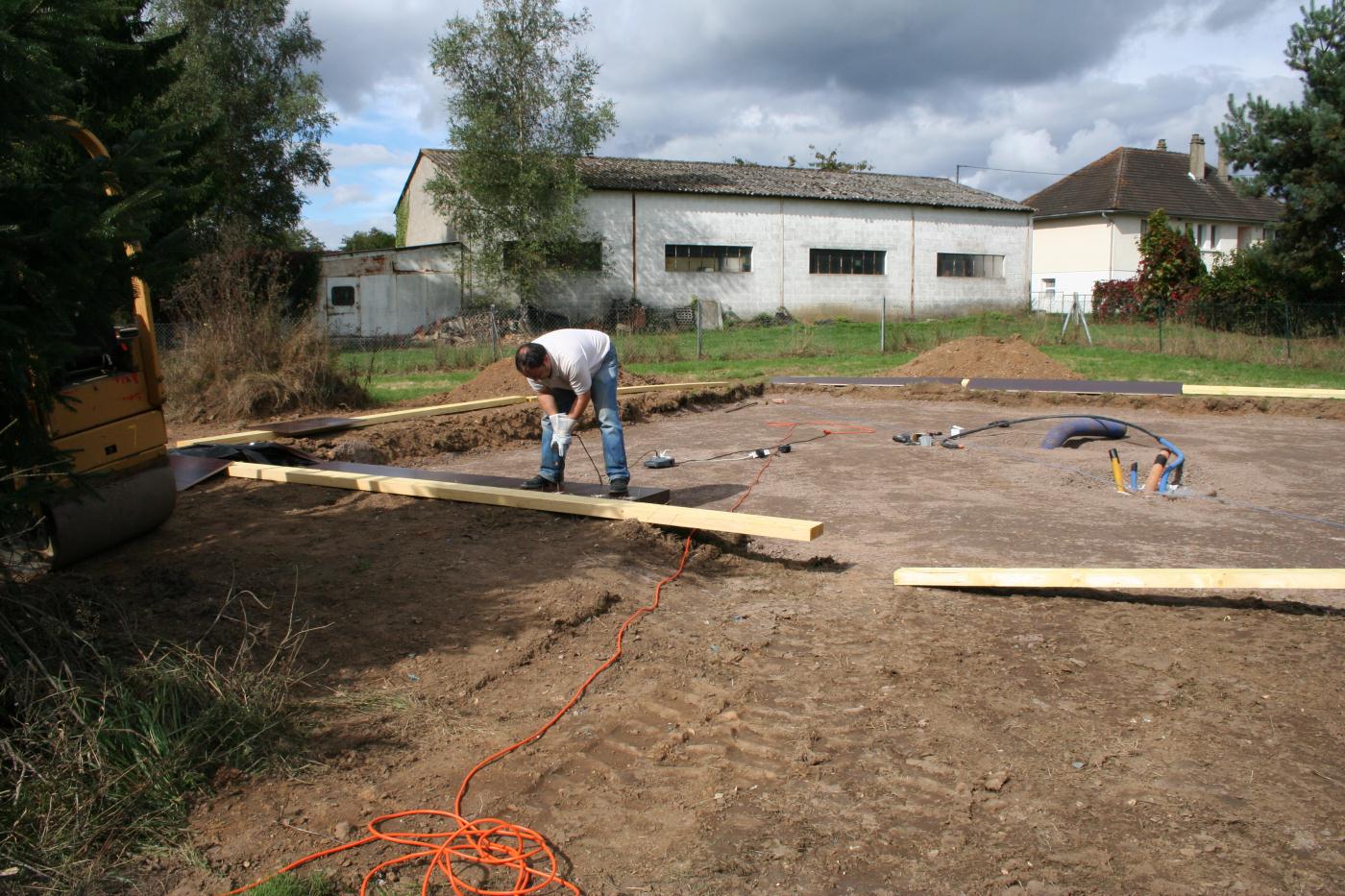

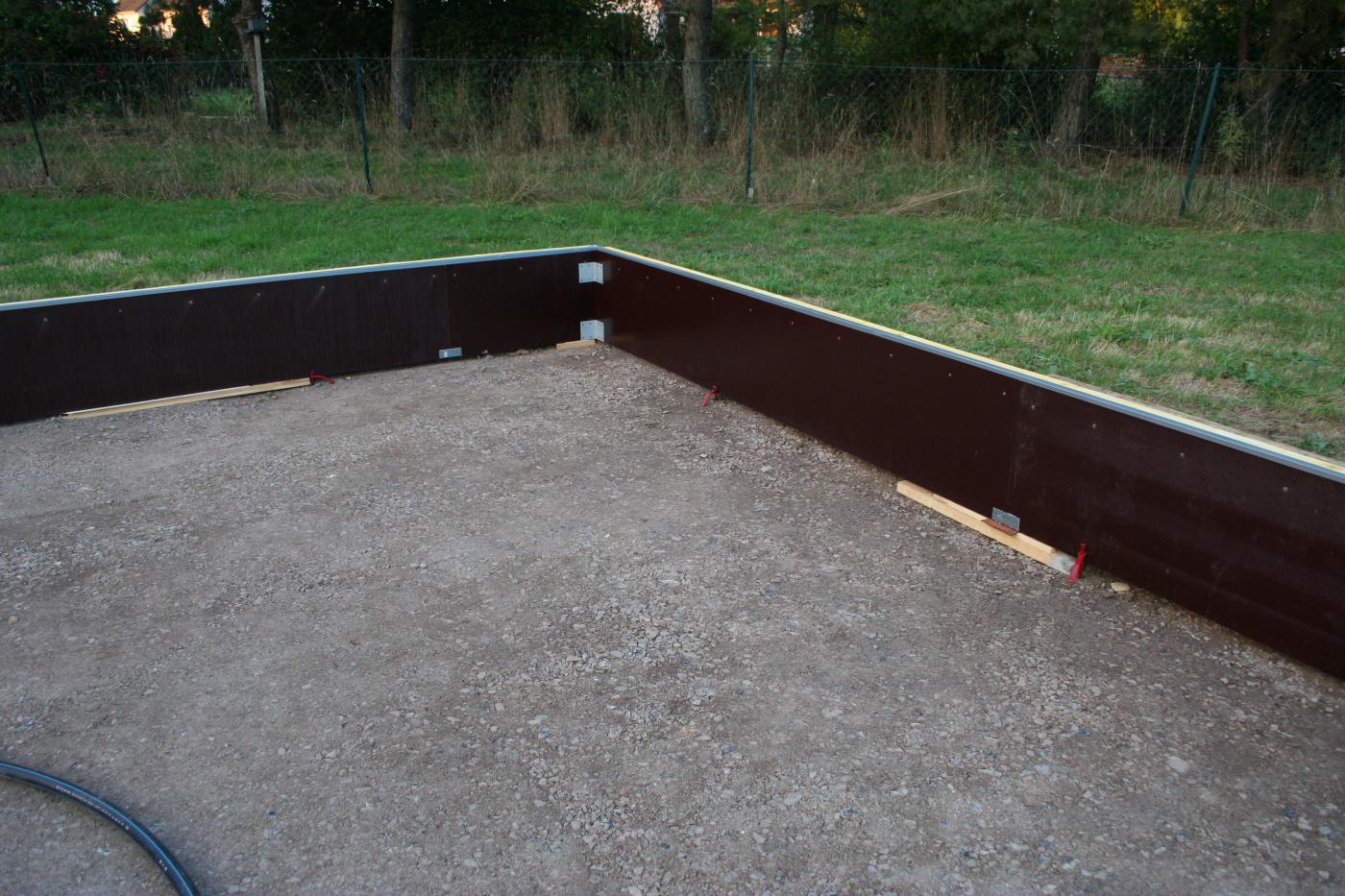

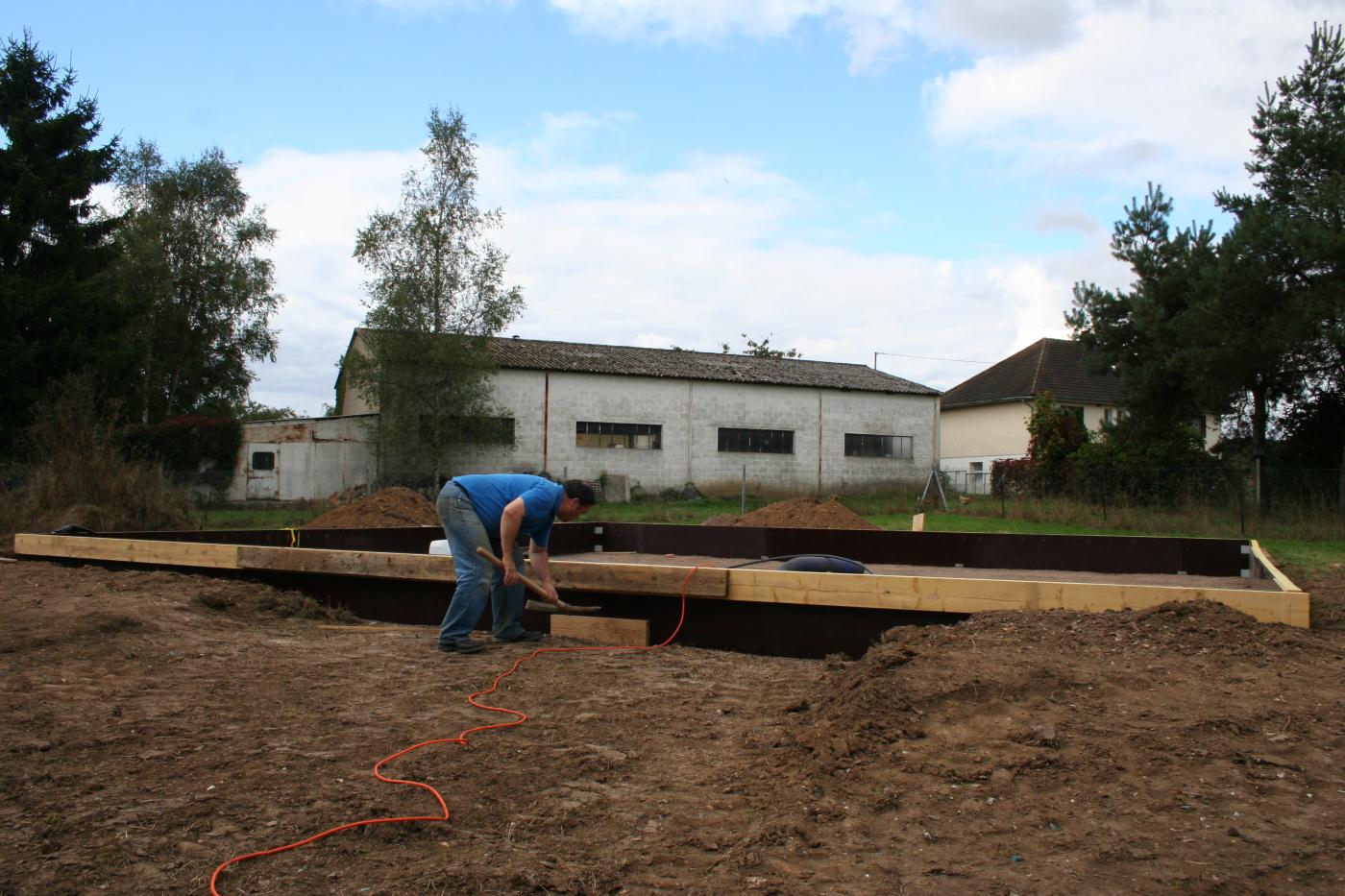

Pose du coffrage.
Ajustement du coffrage sur un niveau horizontal.

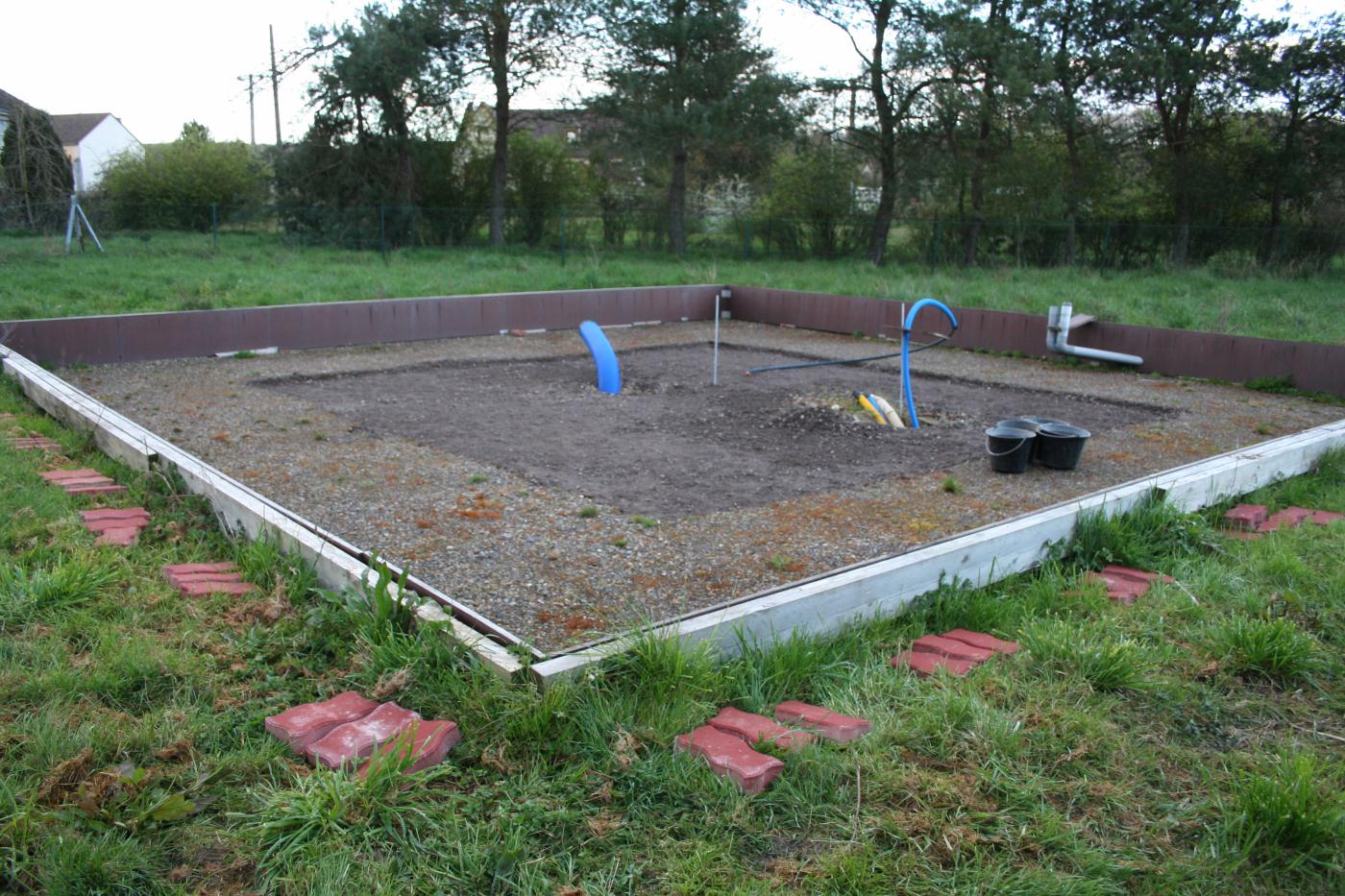

Décaissement au centre de 5cm sur 6m x 6m pour loger 4cm de polystyrène expansé.
Ce "matelas" a pour but de s'enfoncer et donc diminuer le poinçonnement de la dalle sous la force du poids des murs.
Pose d'un circuit en cuivre de 4m de coté d'eau chaude. Le surplus d'eau chaude (solaire) sera stocké sous le radier.

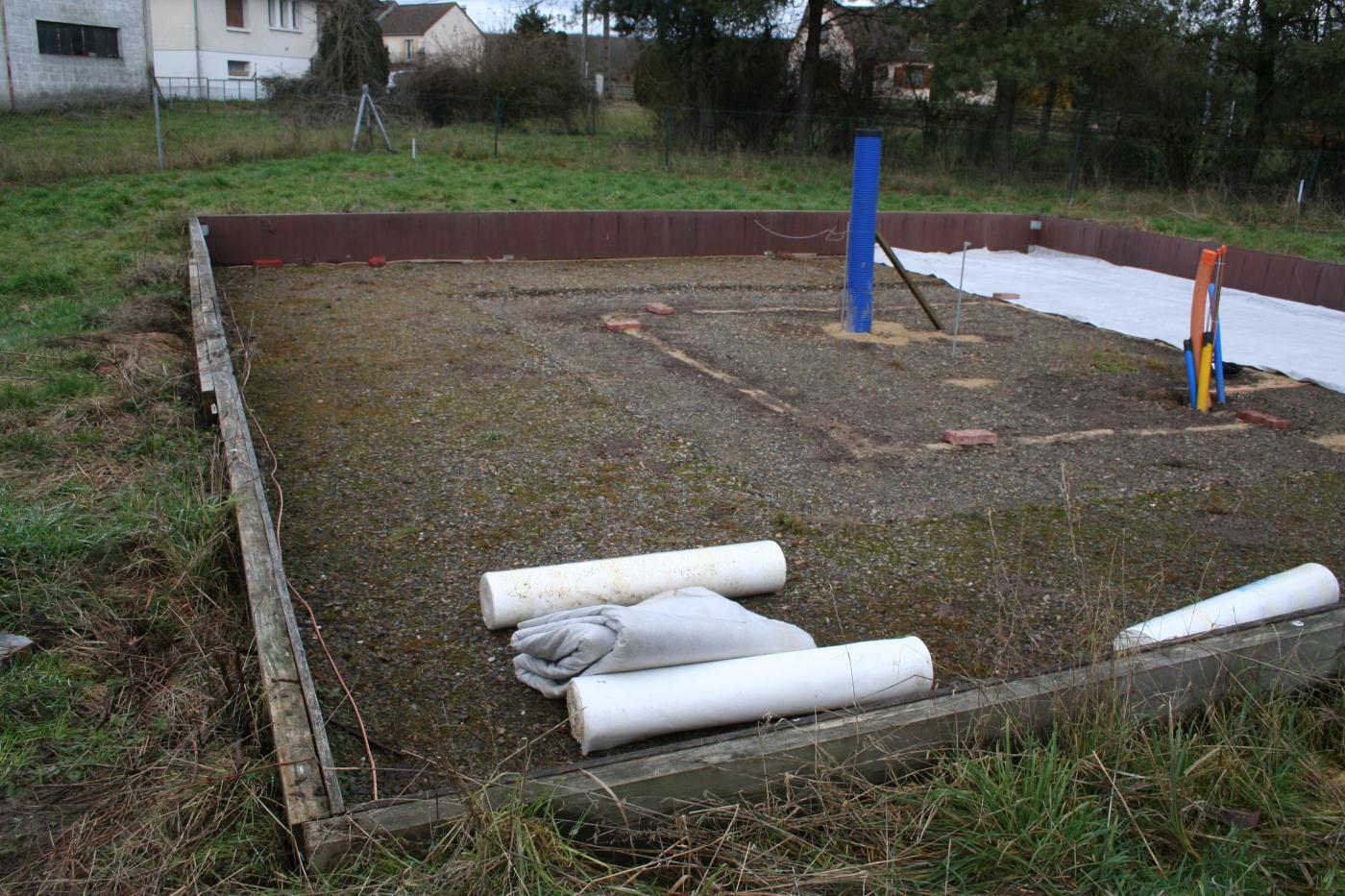

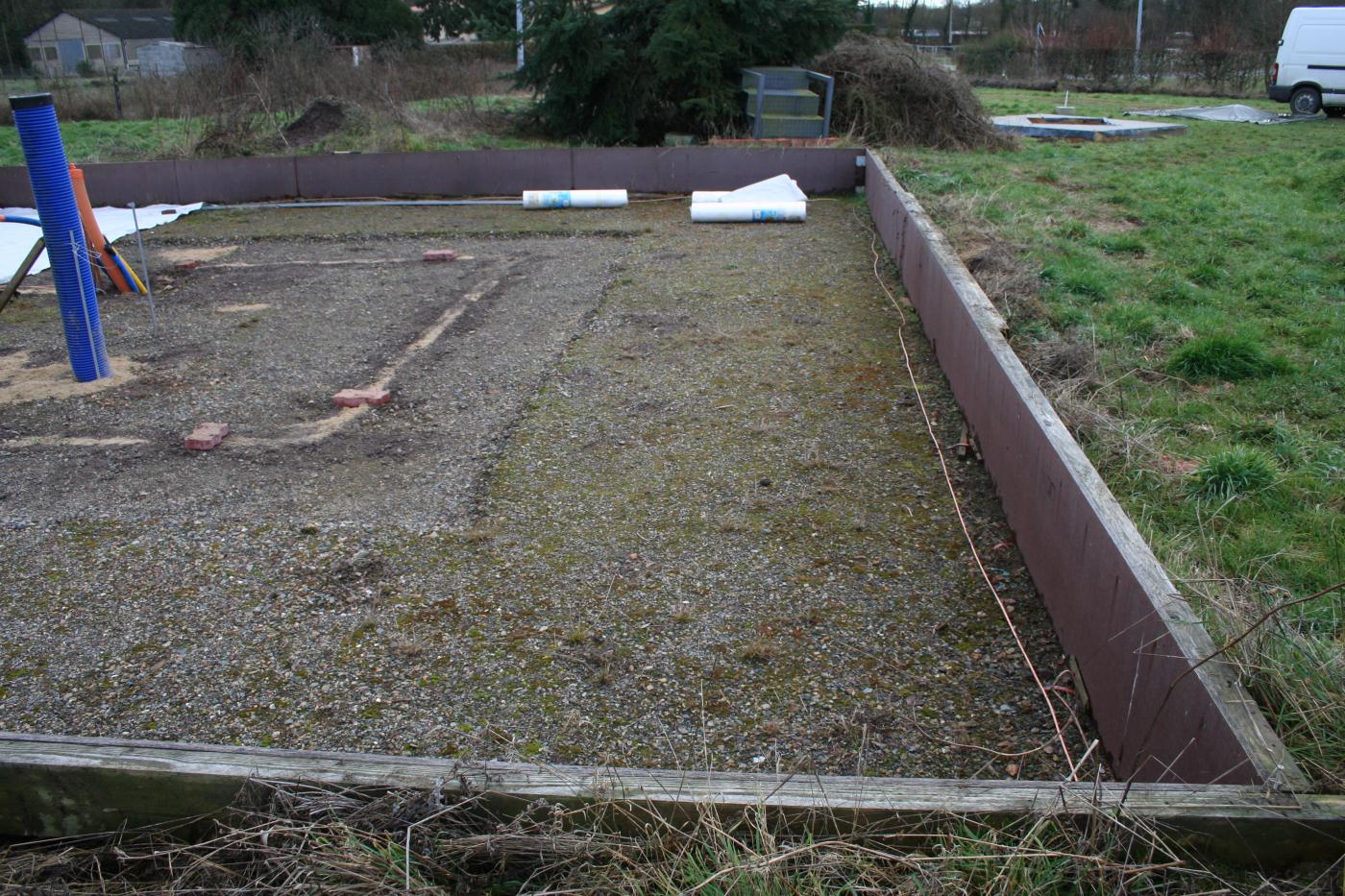

Pose d'une deuxième couche de tissu geotextile. Près du coffrage latéral, on voit le fil de cuivre qui fait tout le contour du radier.
C'est le fil de Terre.

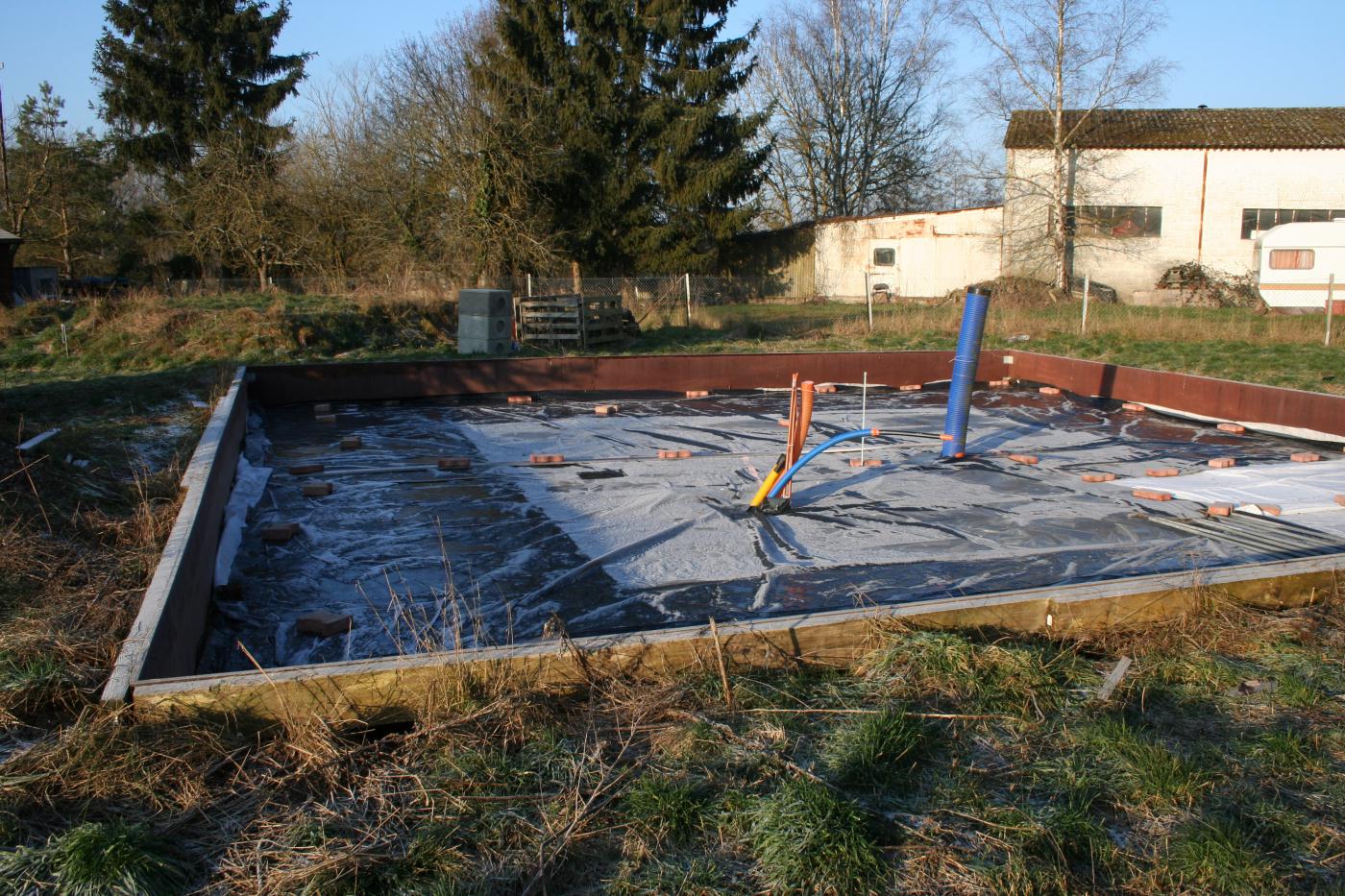

Pose des 4cm de polystyrène (qu'on ne voit plus) car il est sous le film étanche, anti remontée d'humidité.
La zone de givre correspond à la zone de polystyrène.

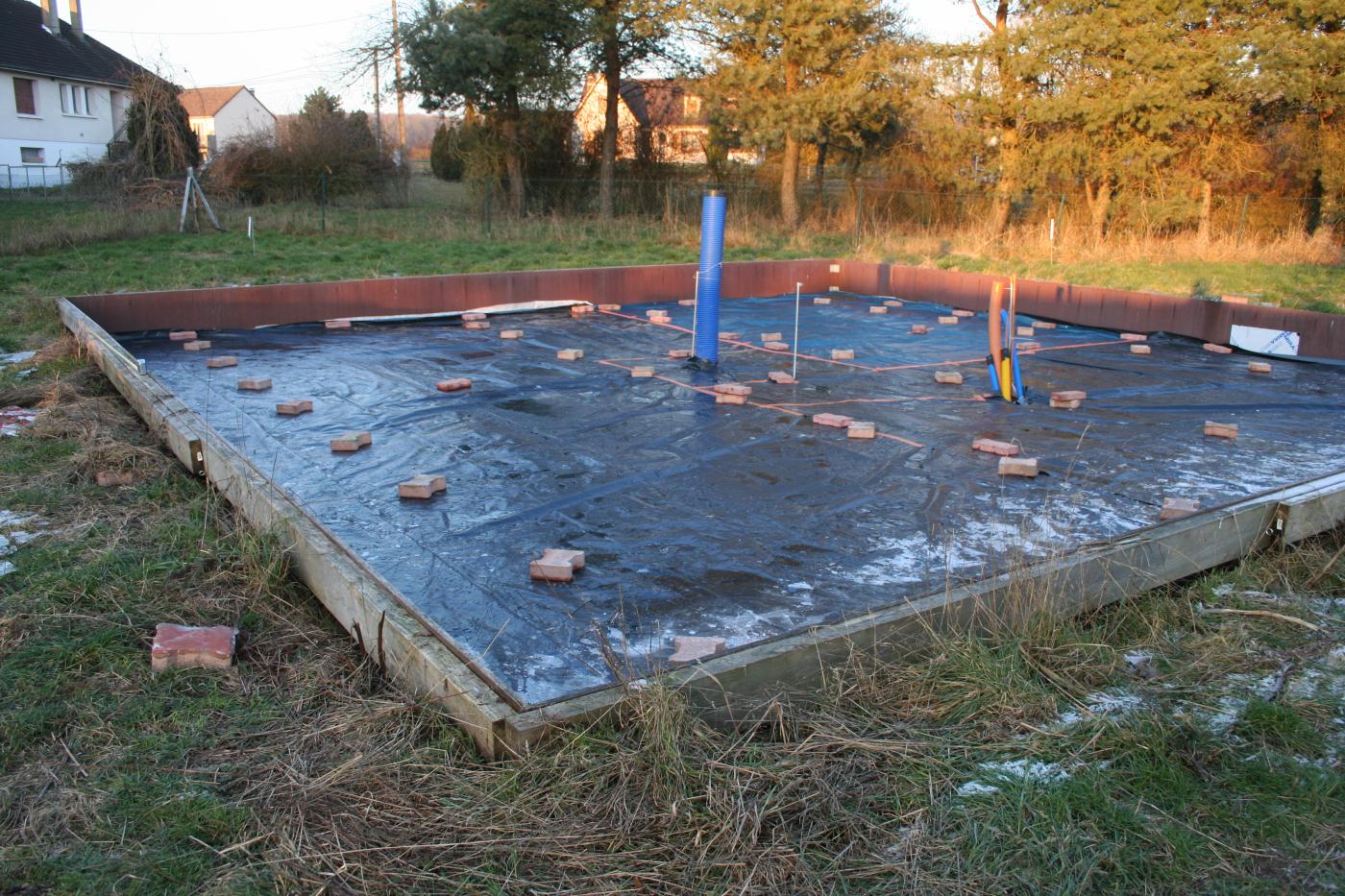

Liaison des films étanches par du scotch et lests par des pavés. Le tuyau bleu est la sortie du puit Canadien.

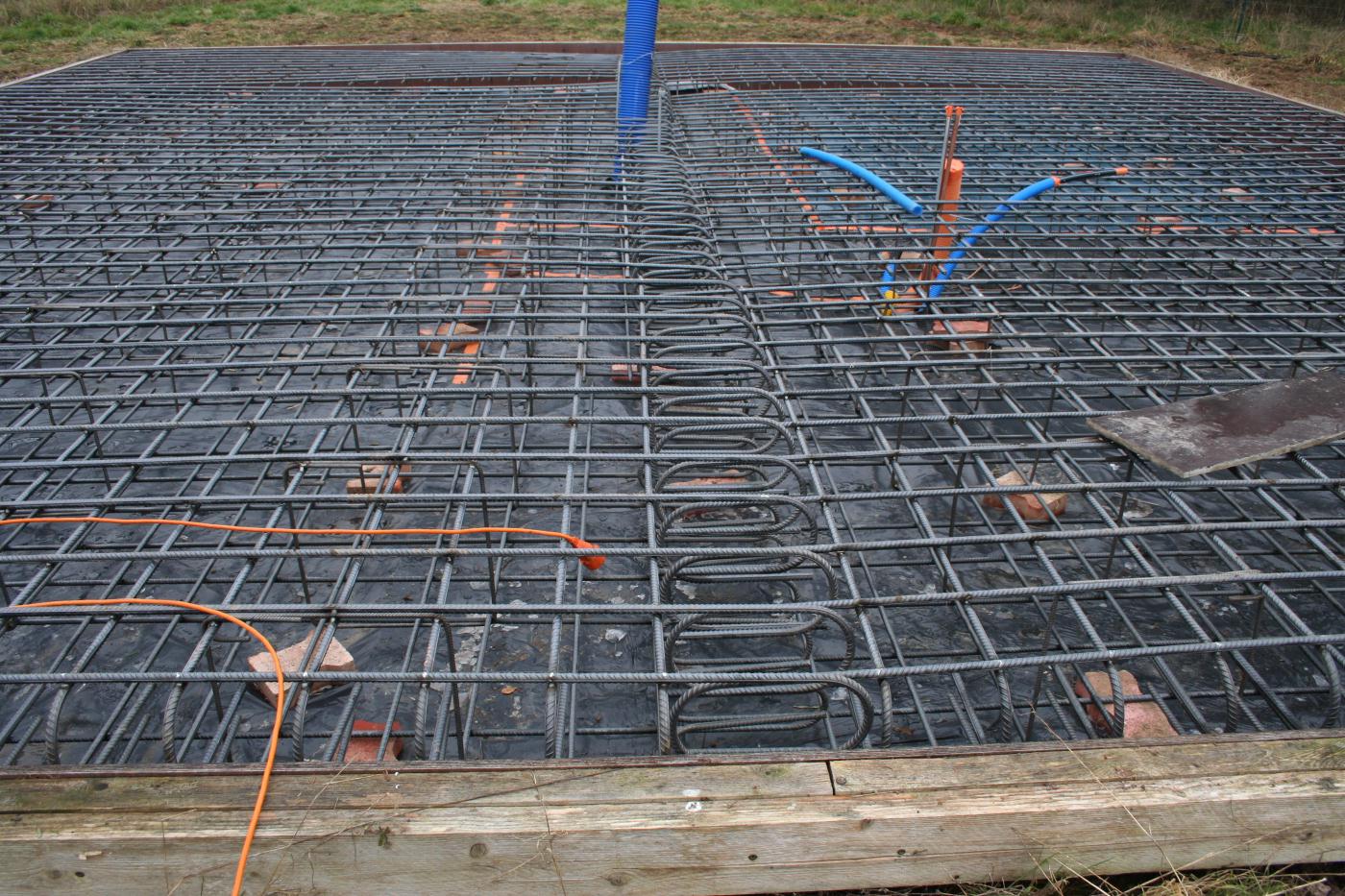

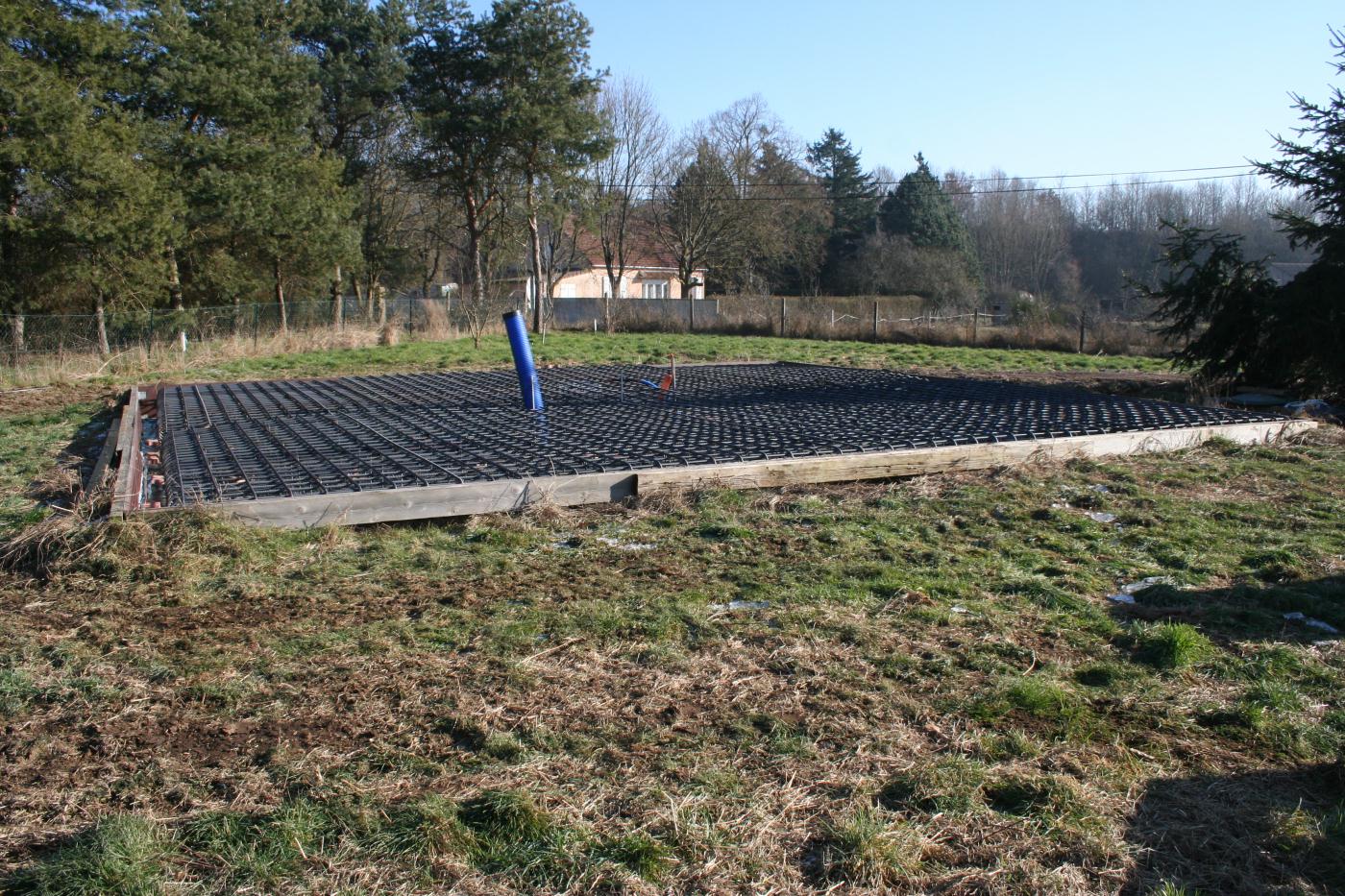

Pose des 8 blocs d'armatures acier préfabriqués sur mesure. 5 tonnes d'acier.
Vous voyez que les armatures n'étaient pas encore mises à niveau dans cette phase.

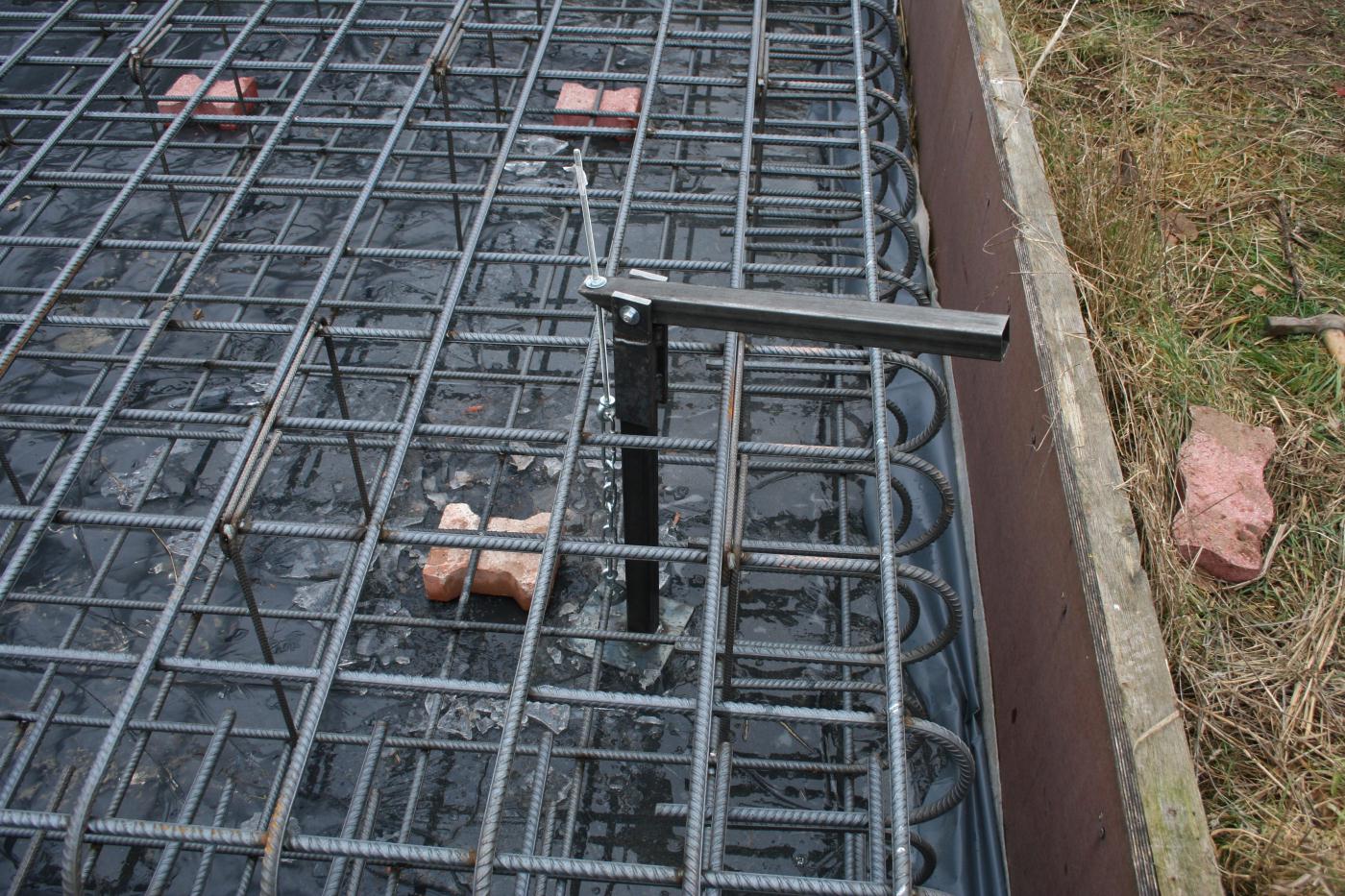

Premier outil de levage de la structure pour caler en dessous.

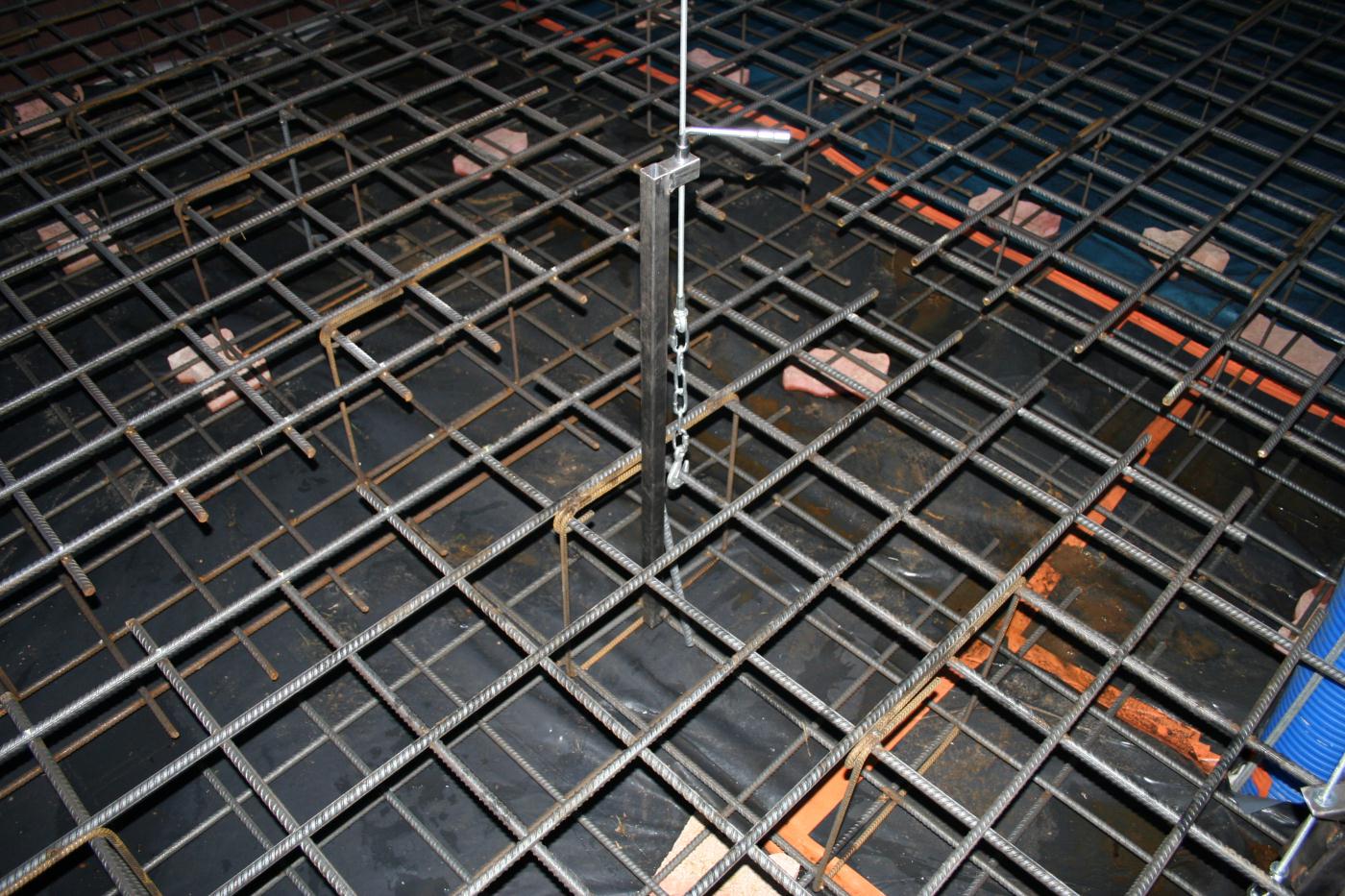

Deuxième outil de levage de la structure pour le calage.
Toutes les barres d'aciers ont servies à reunir mécaniquement les 8 blocs d'armatures.

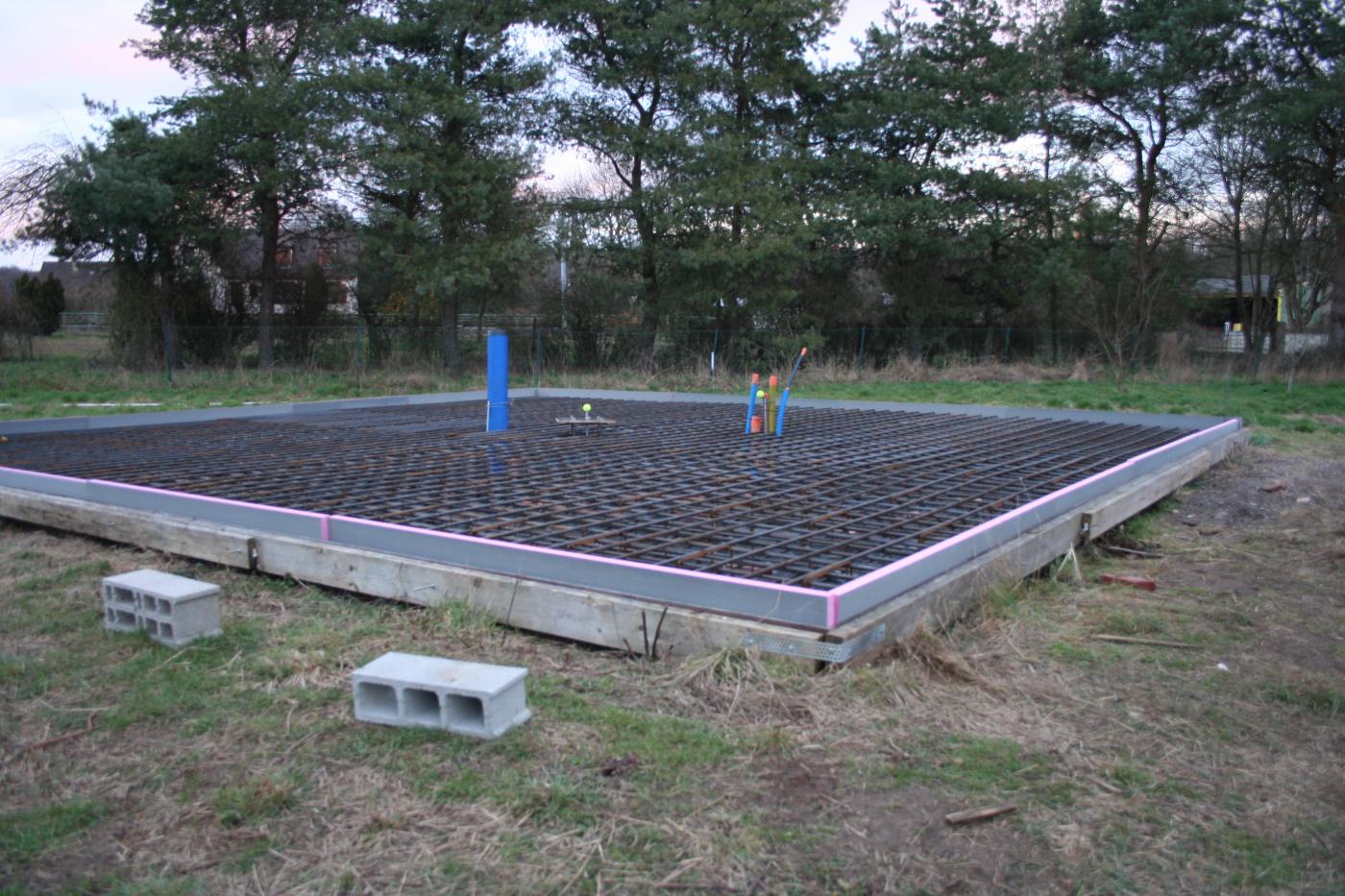

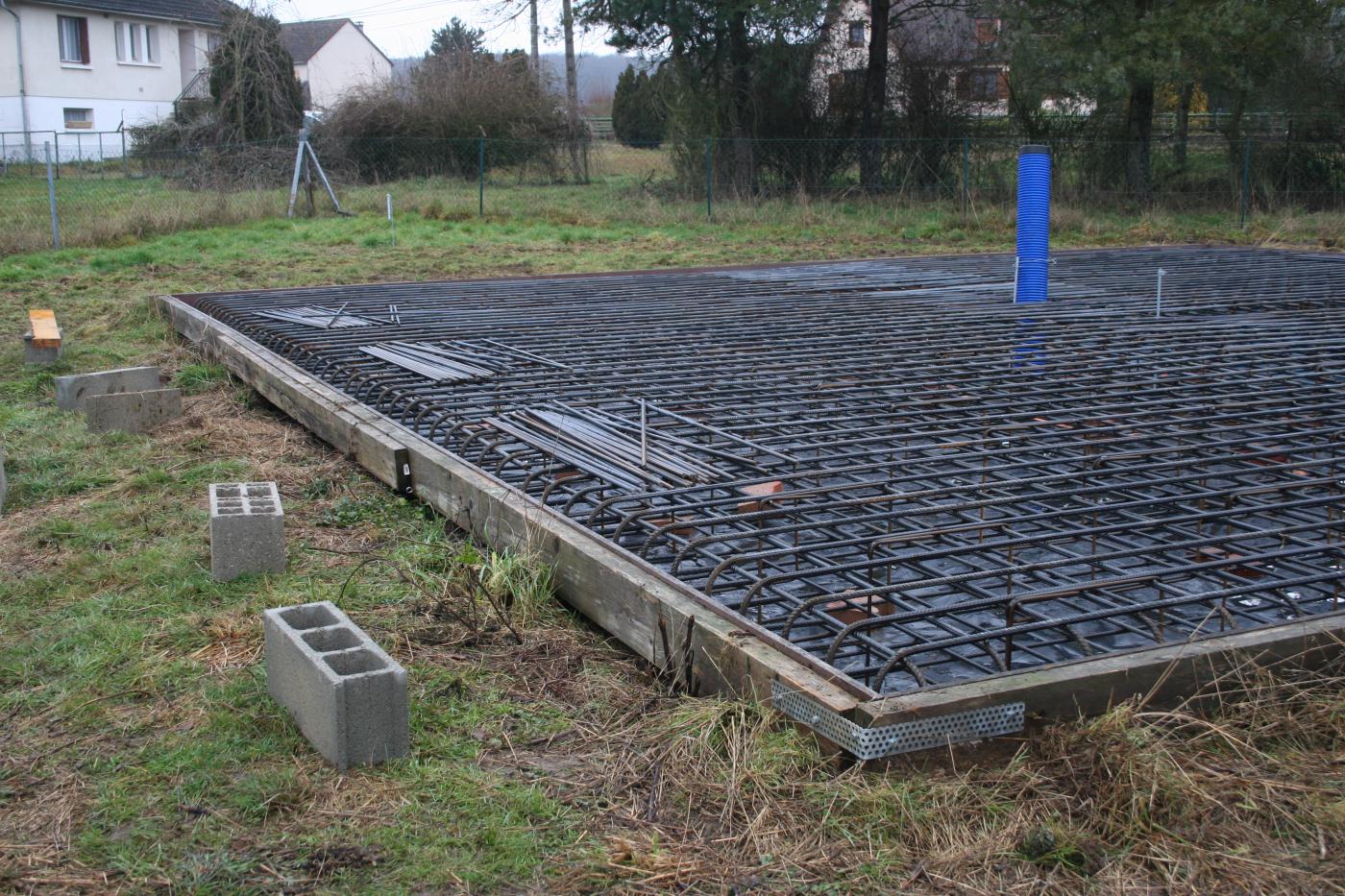

Voila ! Tout est horizontal. Et on voit au milieu, la platine des tiges filettées du poteau central.
Tous les petits tuyaux sont les gaines qui arrivent aujourd'hui dans la gaine technique de la cuisine.

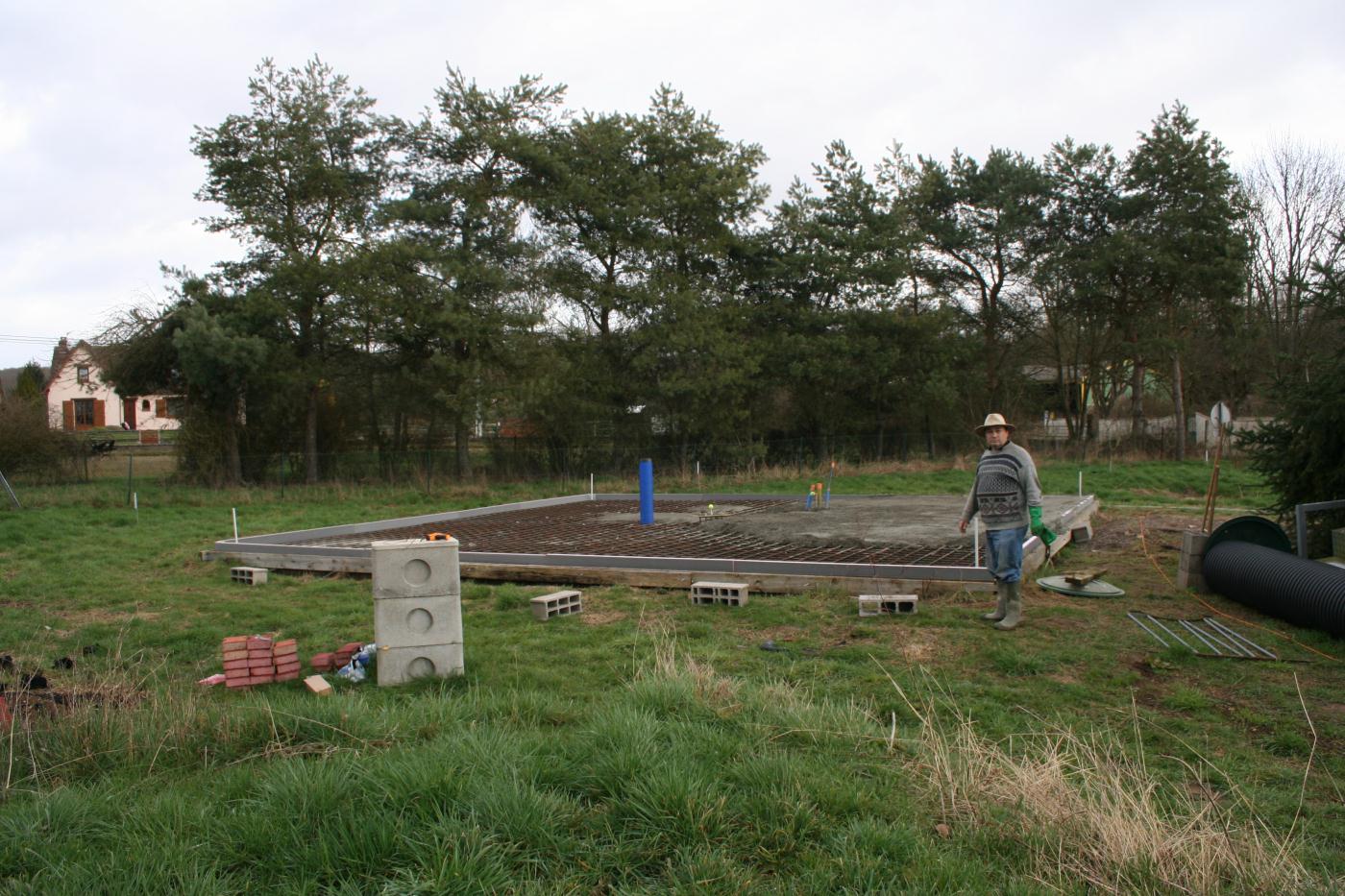

Début du coulage du béton. 1er , 2iem et 3ieme toupie.

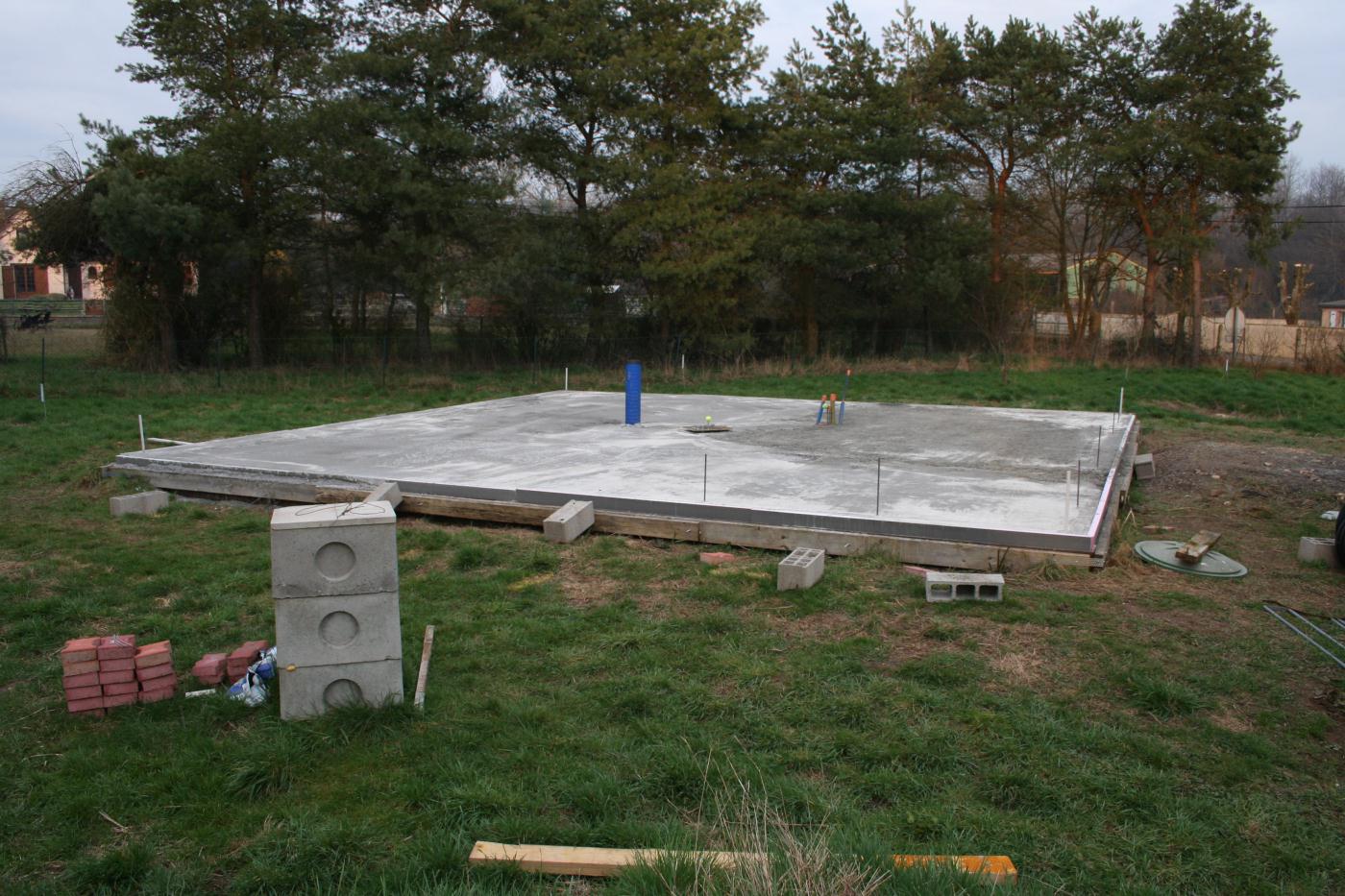

Photo prise le lendemain car j'ai fini le coulage la veille à la lumière des phares du camion, vers 19H, en Fevrier il faisait nuit.

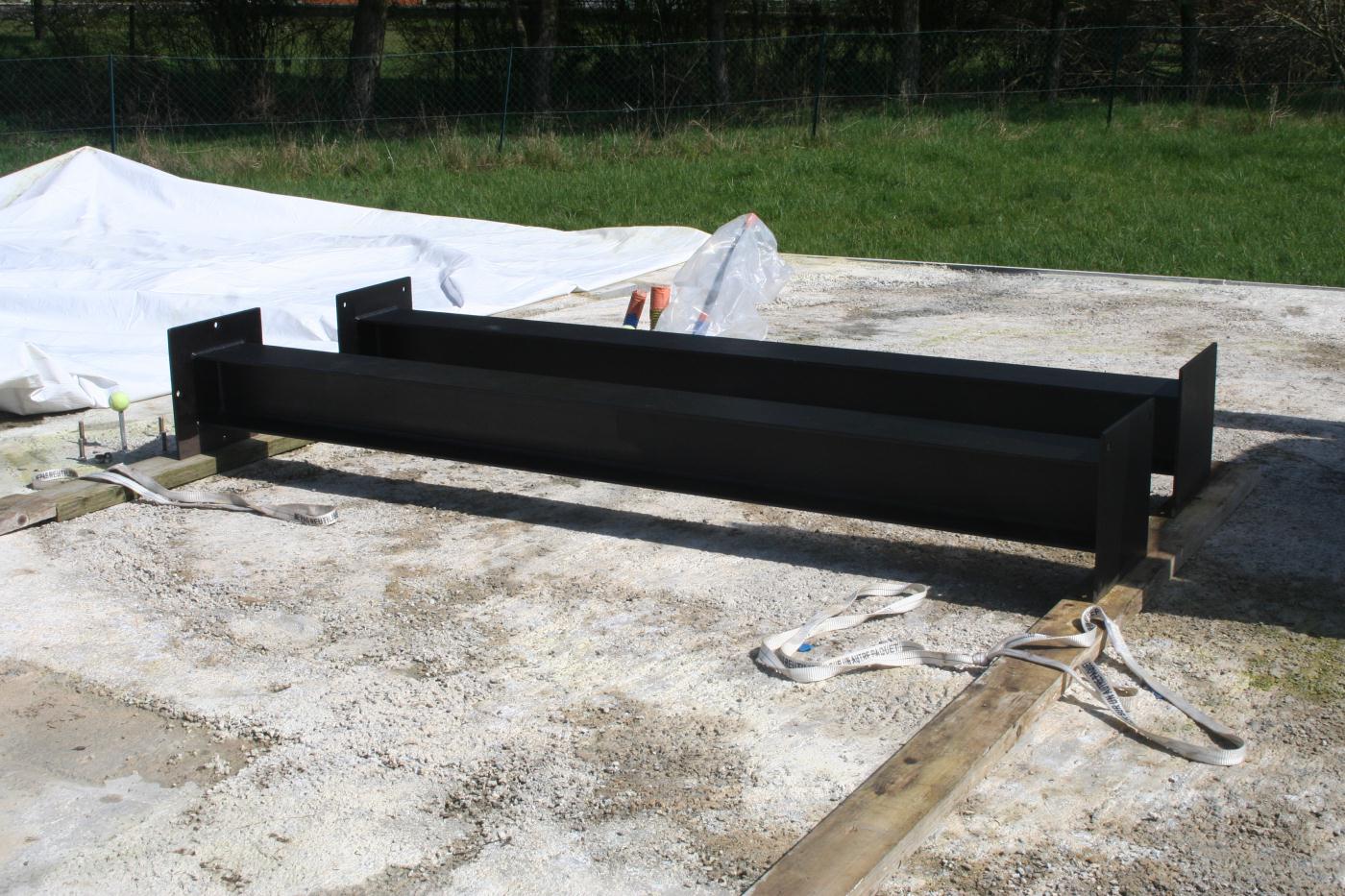

Ce sont les 2 premiers éléments du poteau central.

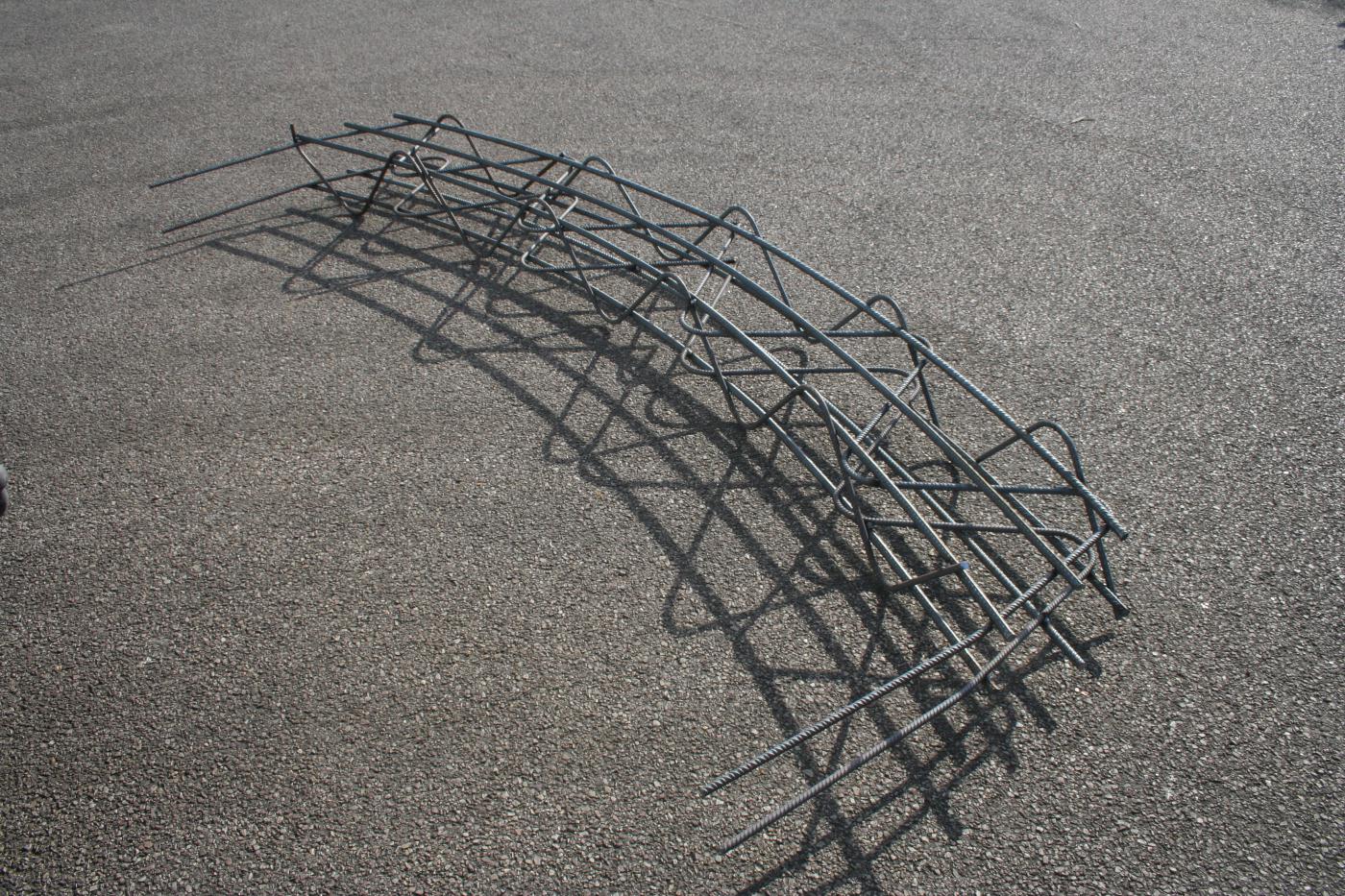

Armature faite moi même pour la voute en béton de la porte du garage.

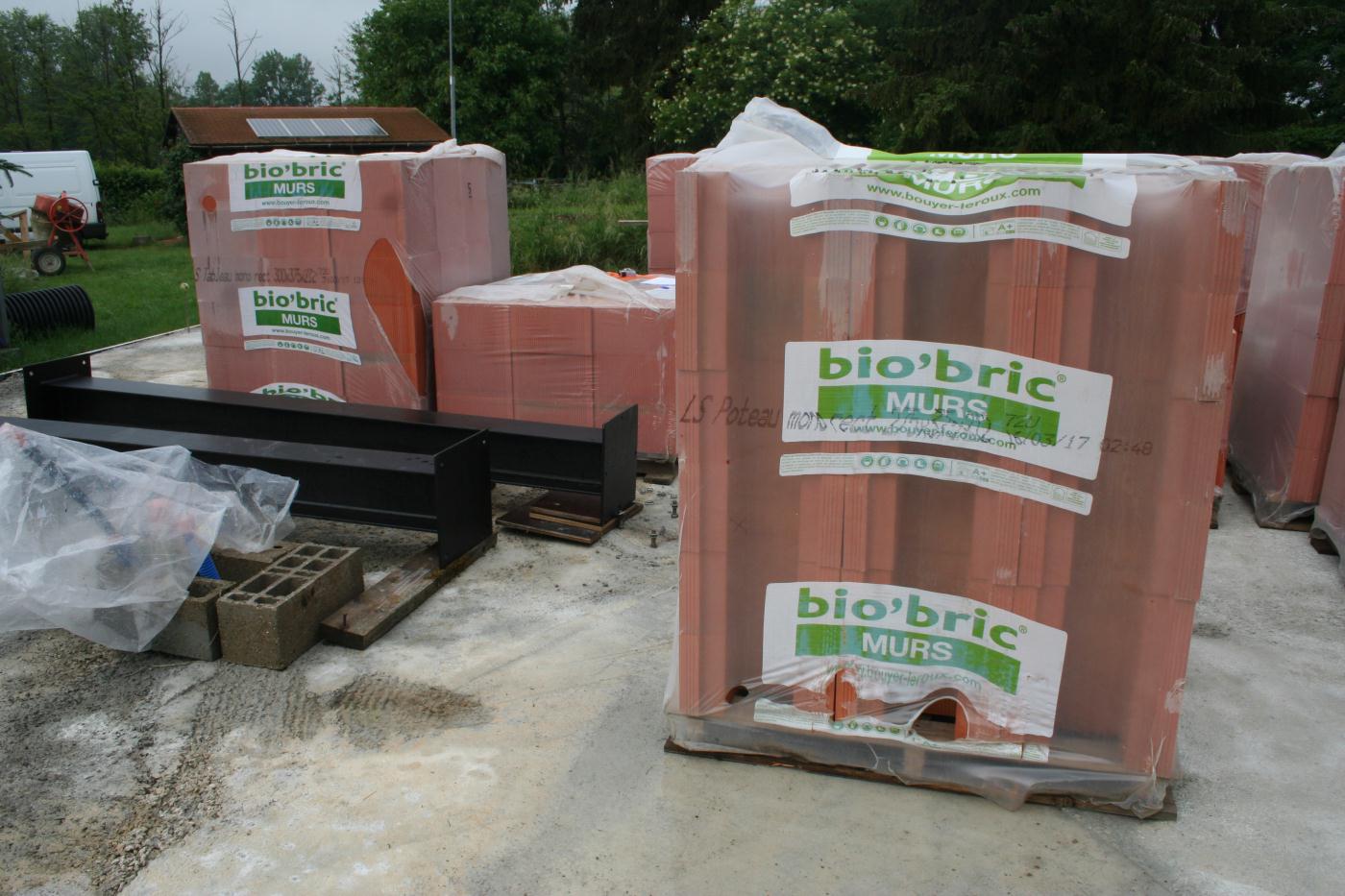

Arrivée des briques.

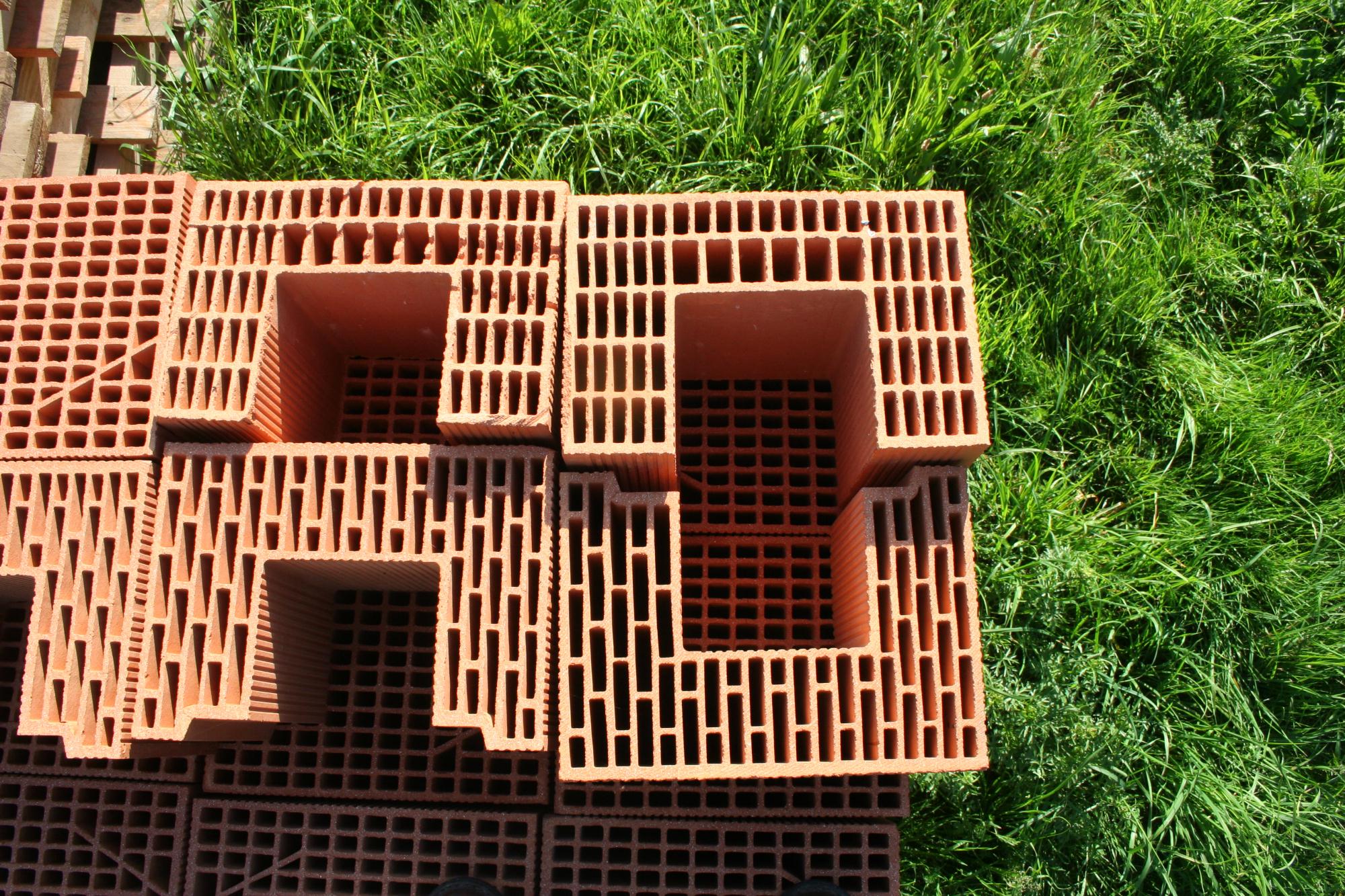

Photo des briques.
La date de cette page ne correspond pas à la date de début de ce radier.
L'idée de faire des pages Web est venue beaucoup plus tard.
