PANNEAUX PHOTO VOLTAIQUES (PPV)

MONTAGE

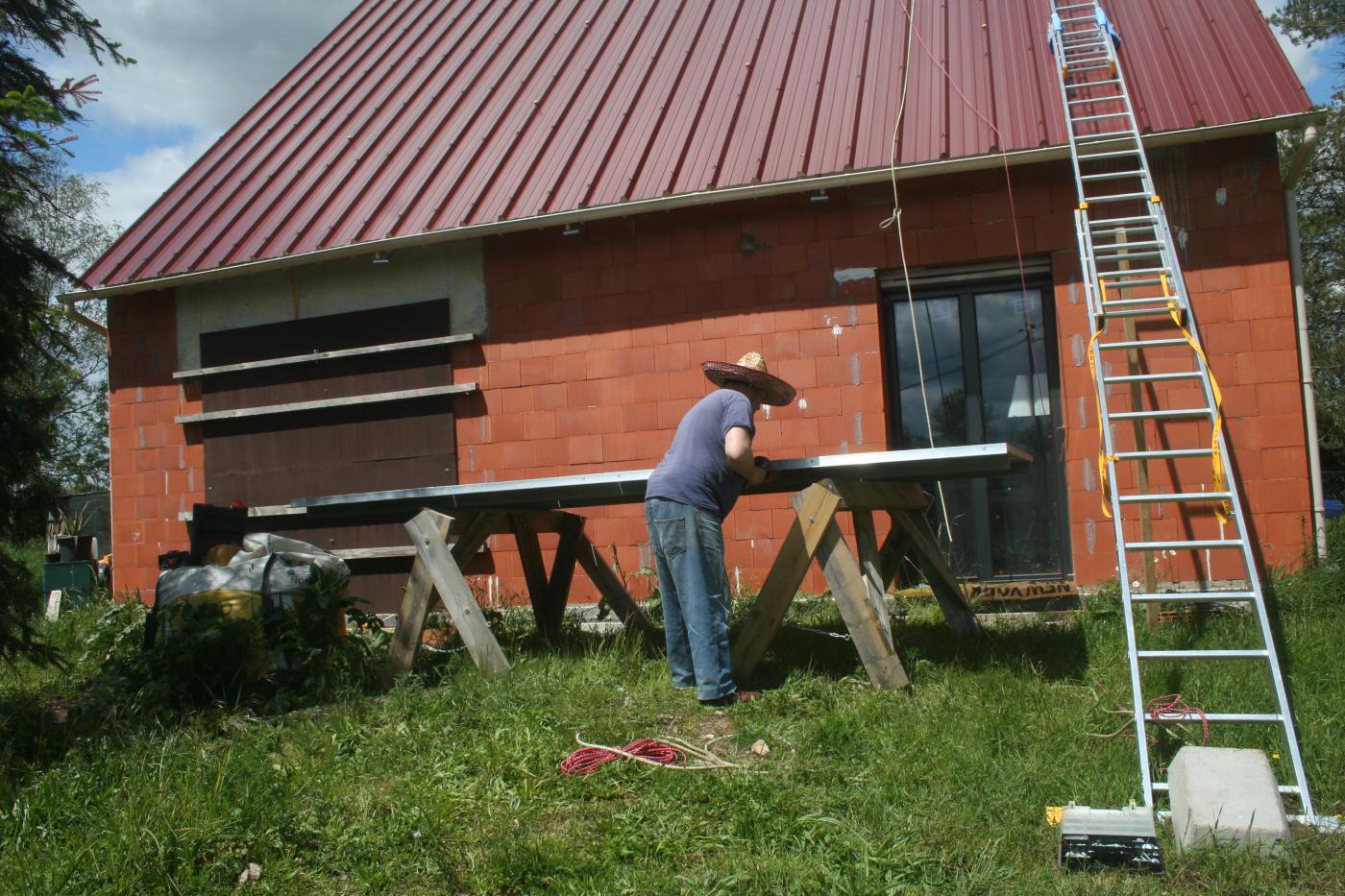

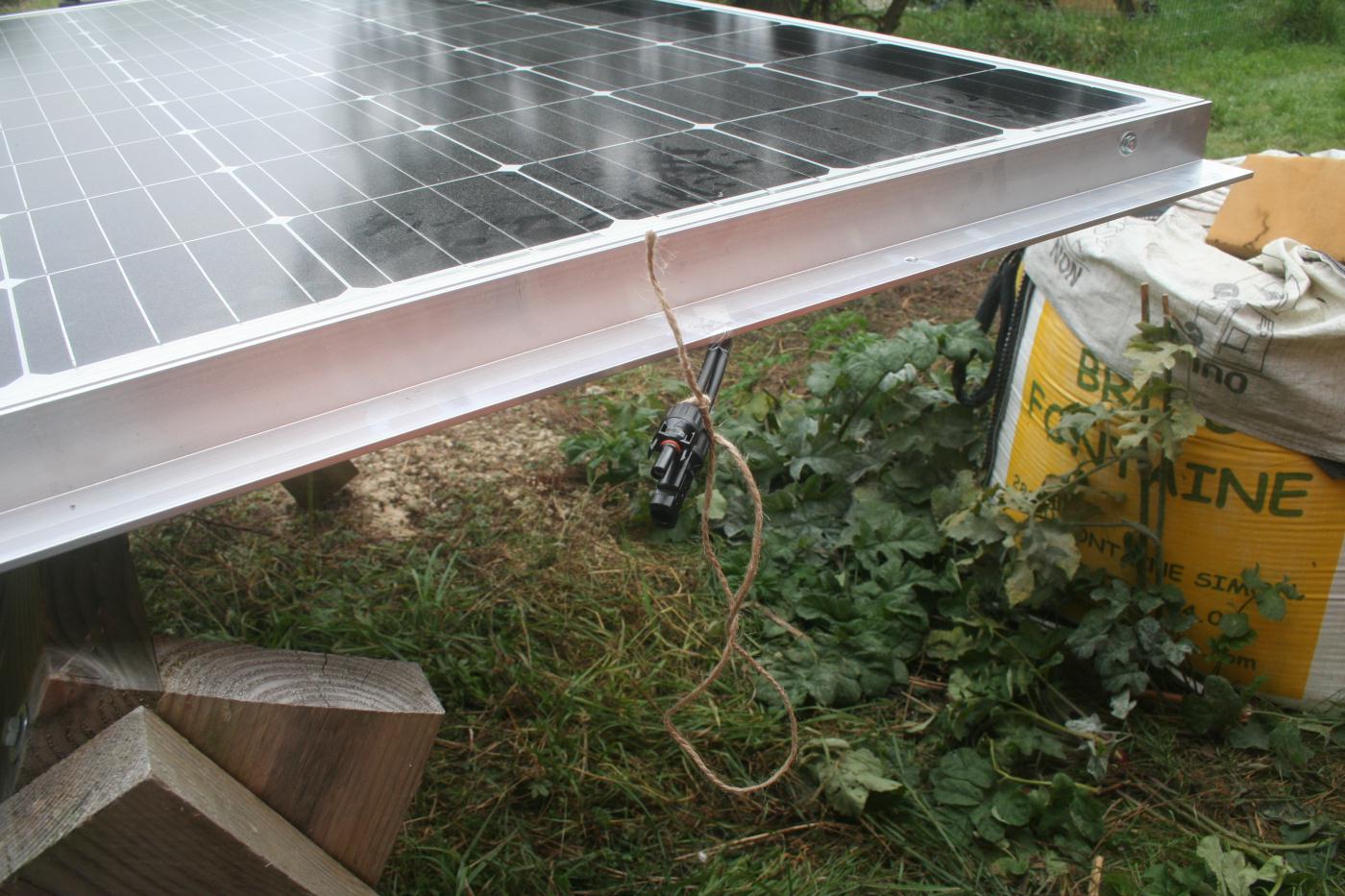

Montage au sol de 4 PPV entre 2 cornières alu de 50x50x5. Sur des trétaux fait maison avec des chutes de chantier.
Le retour du Mexicain...

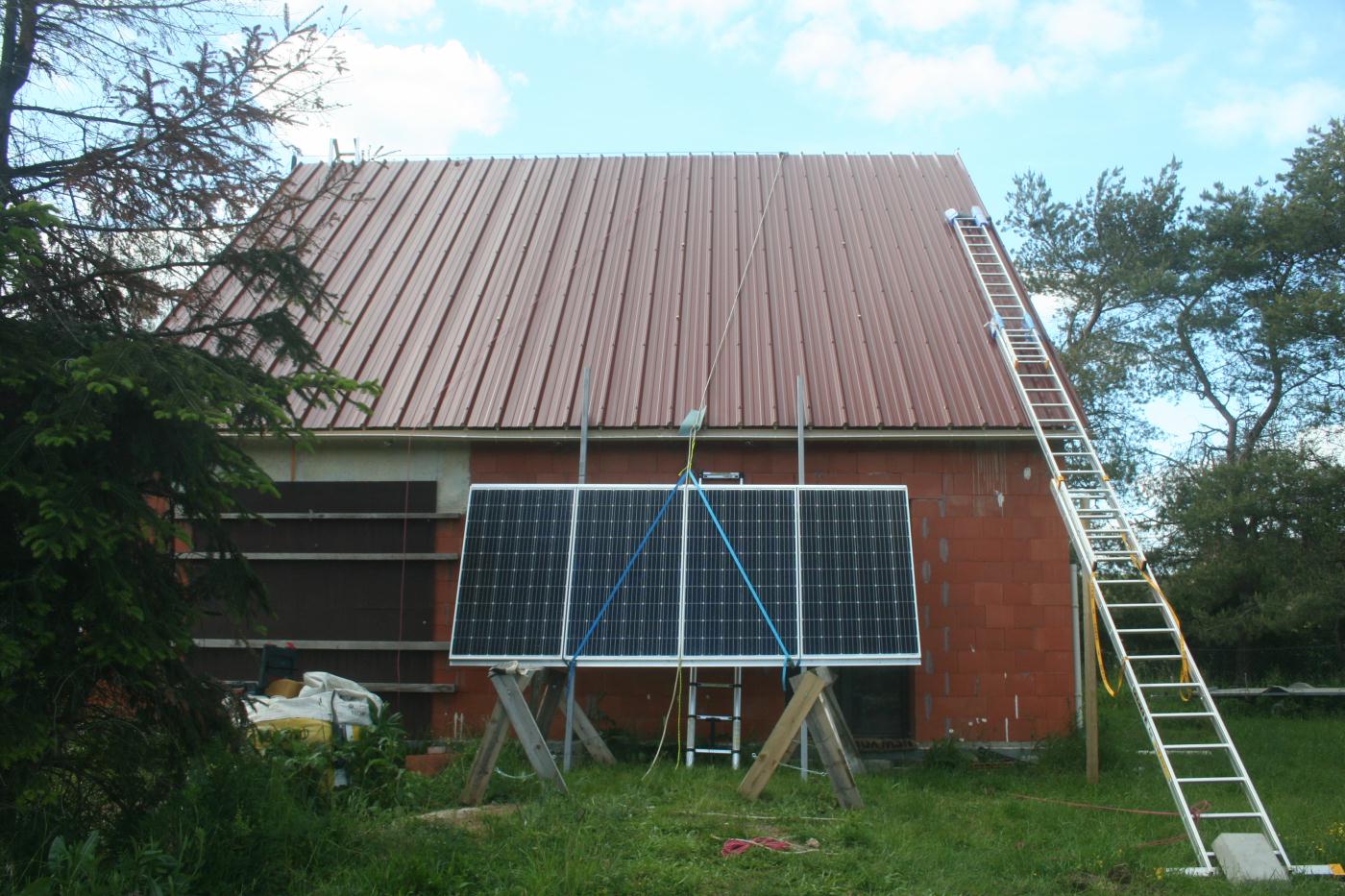

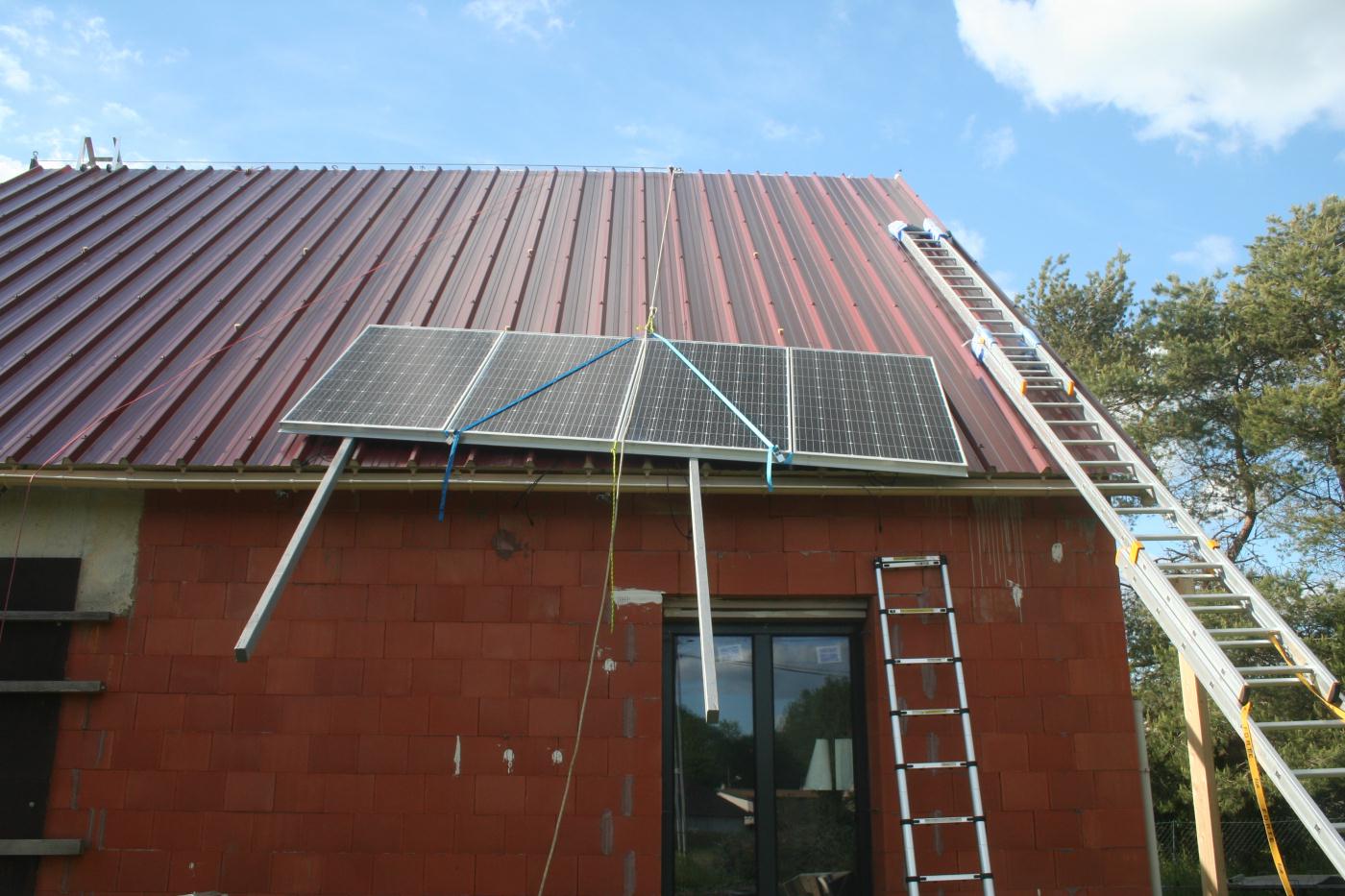

Ce sont des PPV...



... qui montent, qui montent...



... qui montent, qui montent...

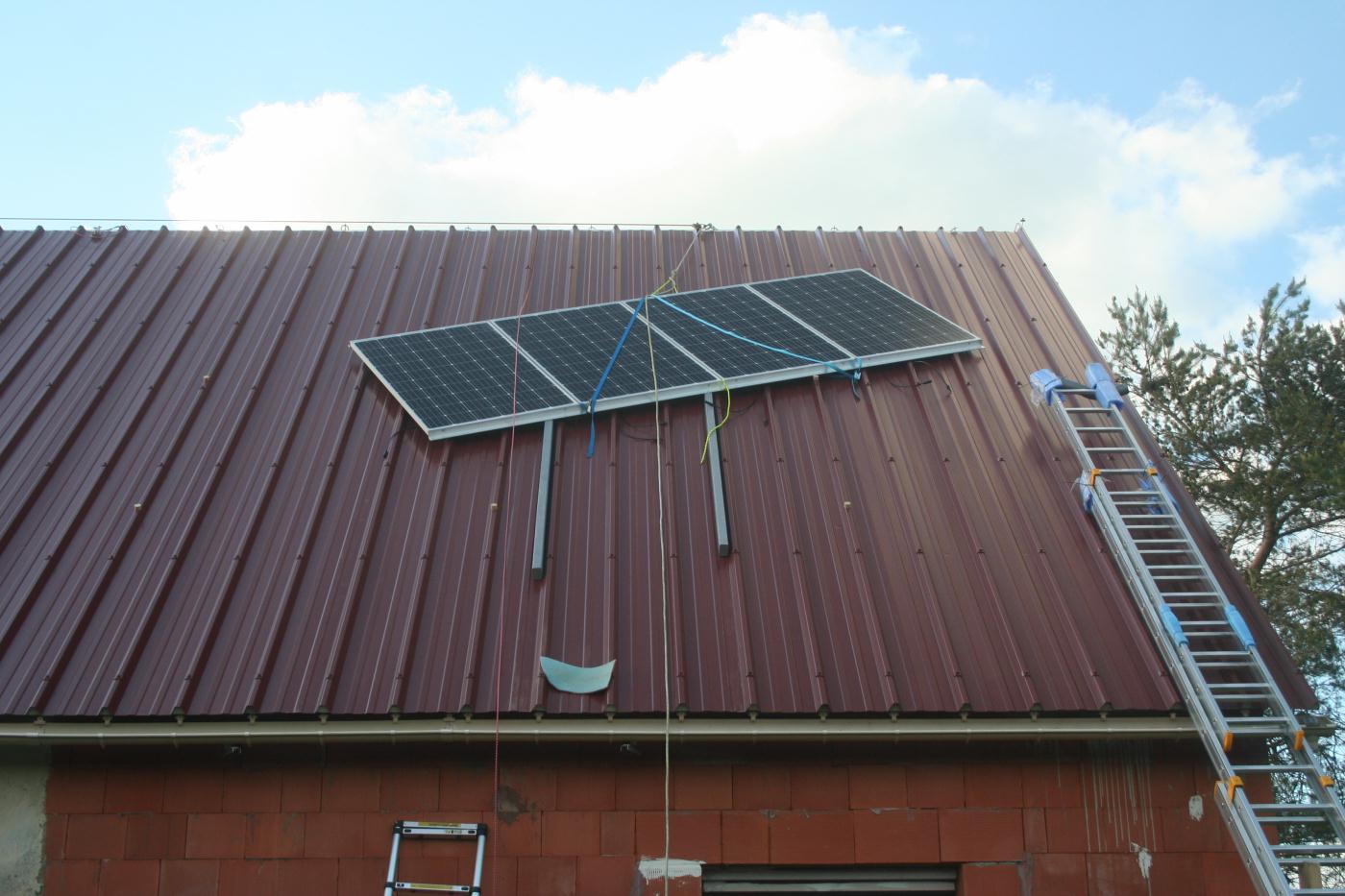

Les PPV glissent sur le toit grâce aux deux chevrons gris, sinon ils buteraient sur toutes les vis.



Au prélable, il a fallu placer des cales. Vous en voyez 8 (petits points clairs) sur les photos. 2 par groupe de 4 PPV.

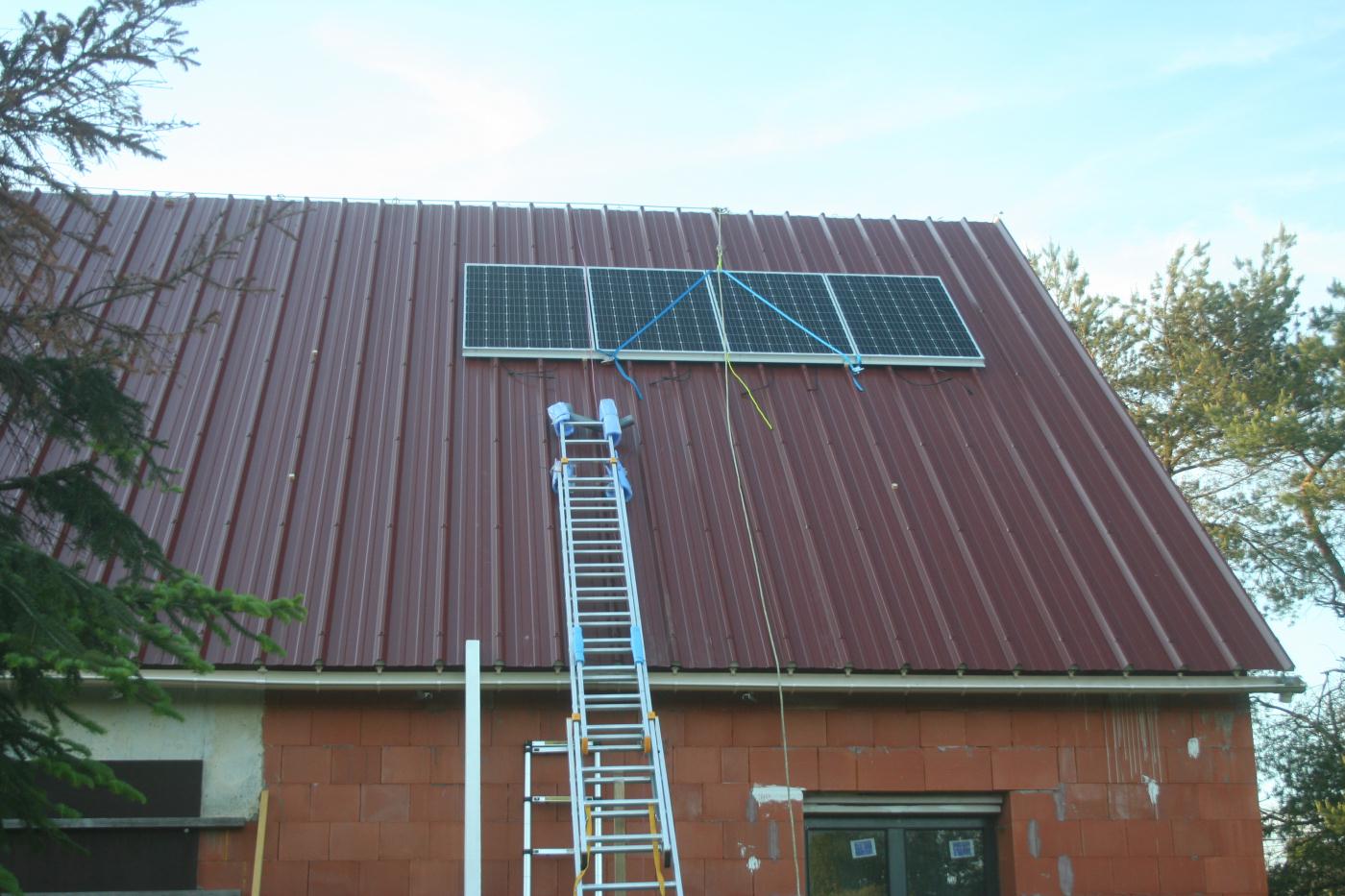

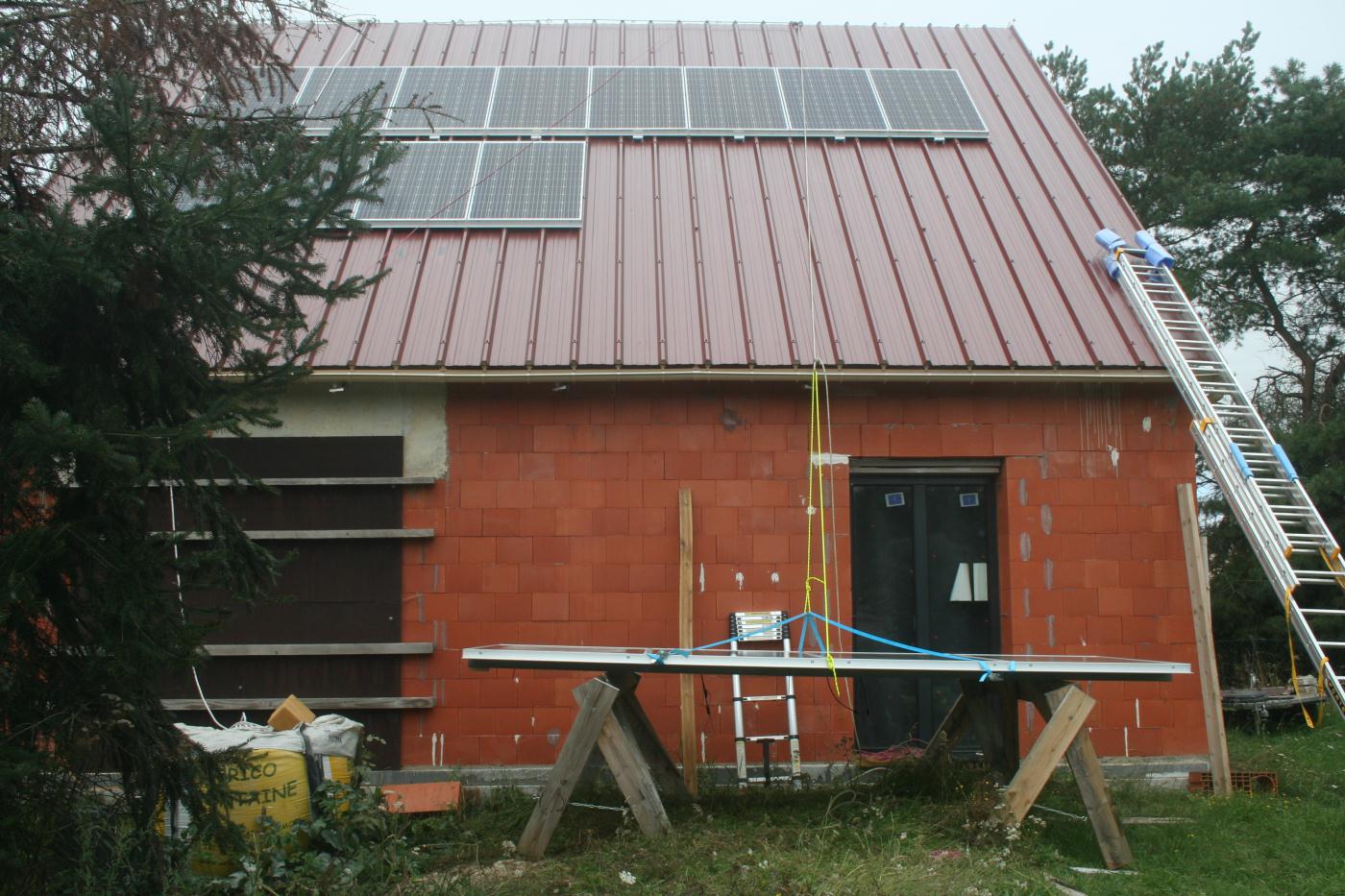

Groupe N°1 et 2 fixés. Le 3ieme groupe est prêt à monter sur le toit en glissant sur les 2 chevrons gris.
Ensuite ces chevrons gris sont entrainés par le groupe de PPV et glissent sur la tôle via des petits bouts de moquette.
C'est une petite amélioration par rapport à la solution du groupe 1.

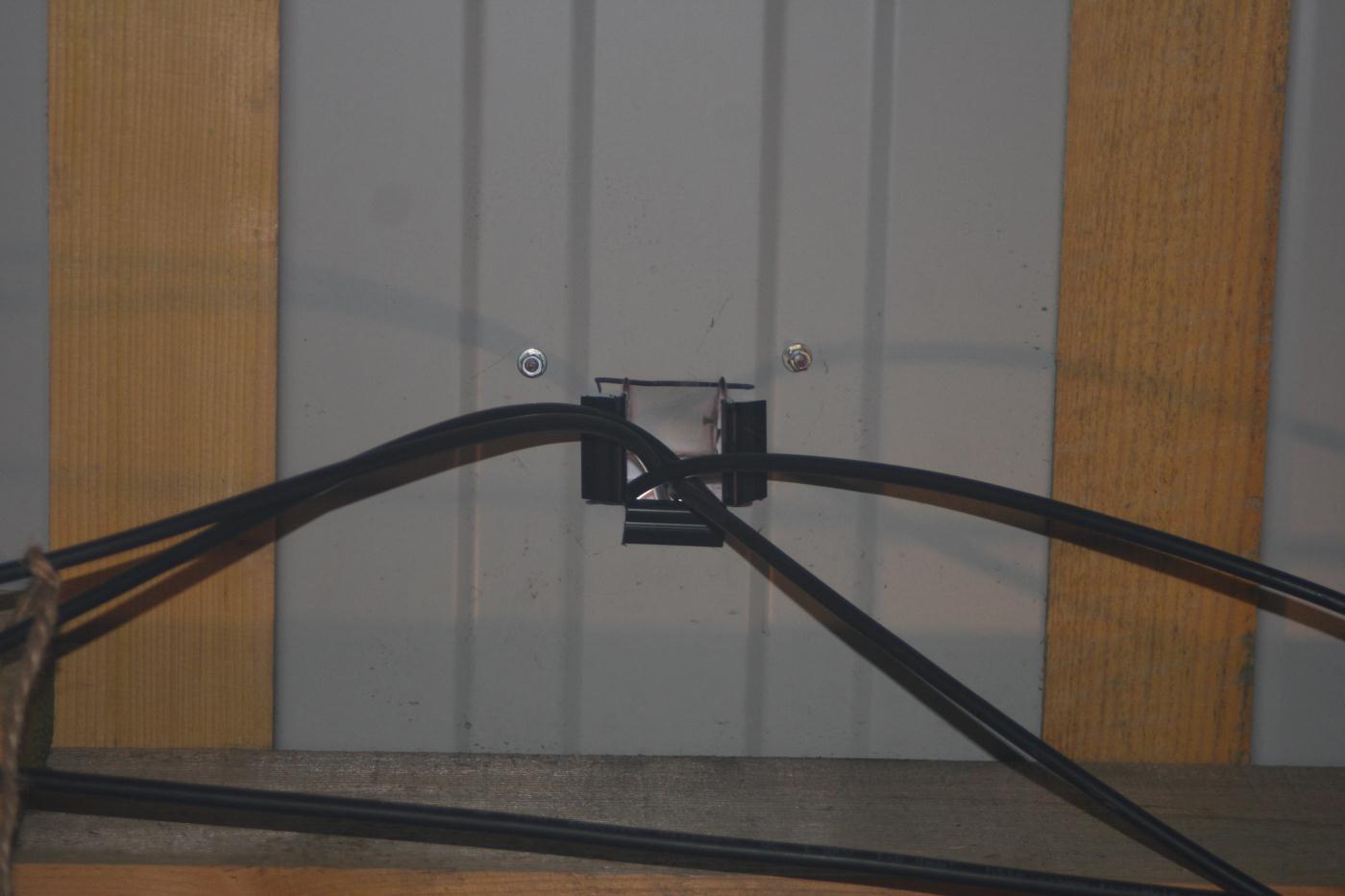

Vue coté intérieure de la toiture, les petits bouts de reliures en plastique protègent les cables contre les coupures par la tole.

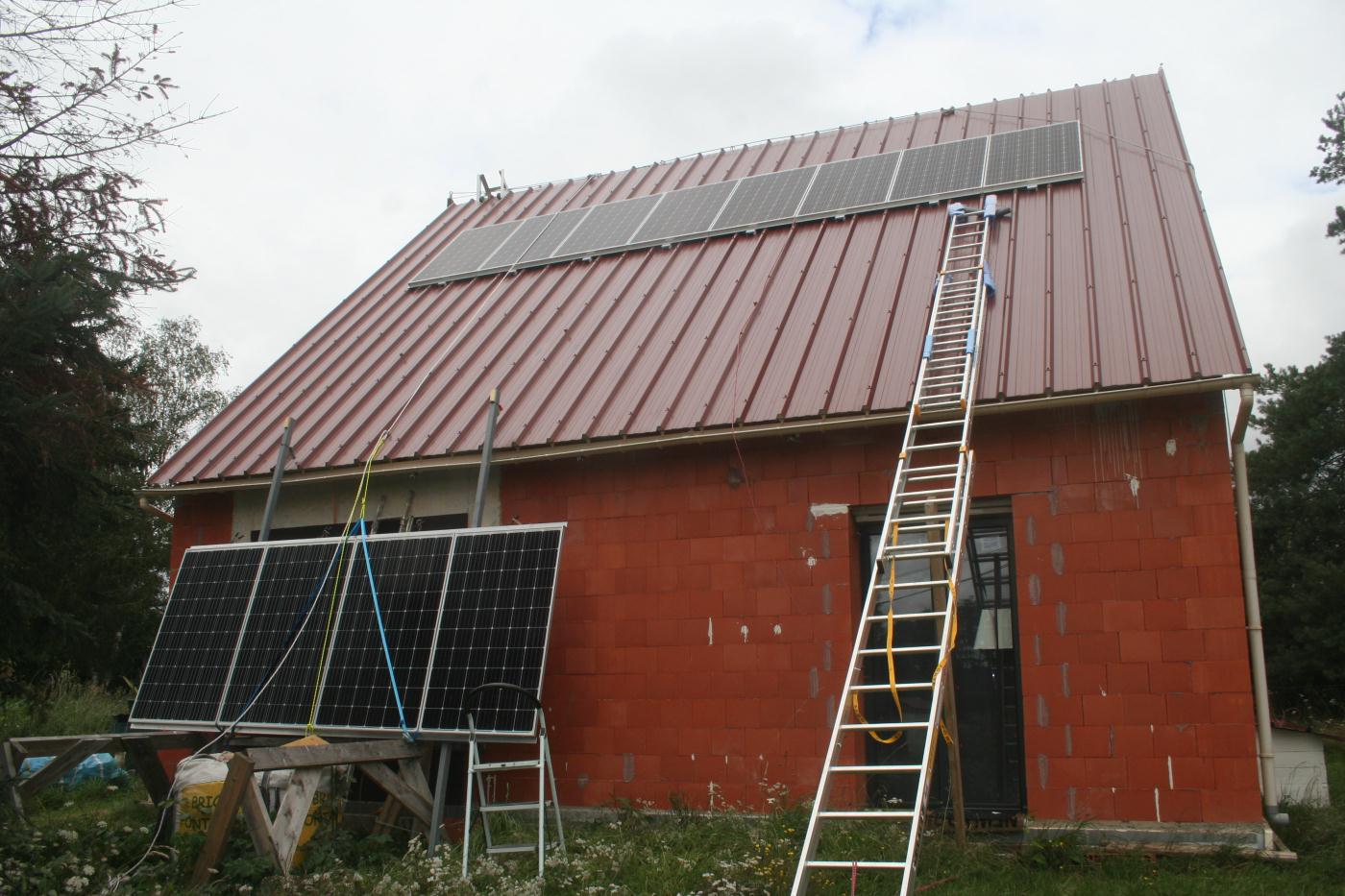

Groupe N°1,2,et 3 fixés. Le 4ieme est prêt à monter.



Pour les groupes de PPV du bas, les cables doivent remonter vers les passes toit,
la solution c'est une ficelle qu'un porte manteau en fil de fer peut attraper.
En fait une canne à pêche par le bas a été utile quand les scotch ont lachés.

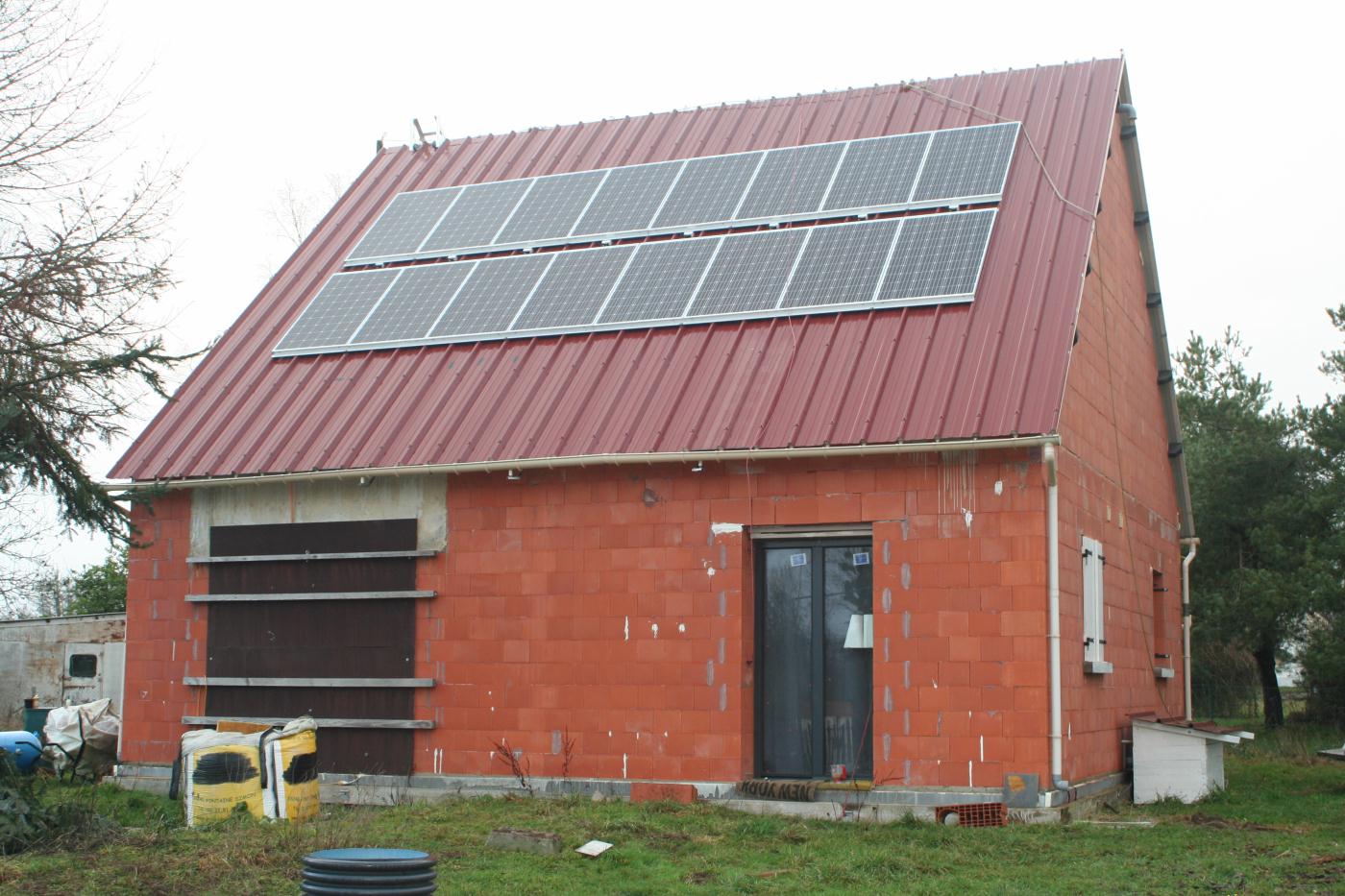

Et voila! C'est fini.



STRATEGIE d'utilisation de l'énergie des PPV.
Dans une installation hors réseau, la contrainte majeure est le stockage de l'énergie.
1) Le bon ratio serait une batterie de 100AH pour 2 PPV. Mais comme les batteries sont chères, je me suis limité à 6 batteries.
Vous voyez que la quantité de PPV est supérieure à la capacité des 6 batteries de 100AH.
2) Comme les batteries ne durent que 6 ans environ, pour les préserver, la priorité c'est de les charger et les maintenir chargées.
Donc il vaut mieux lancer les appareils electroménager qui ne fonctionnent qu'en 220Vac en période d'ensoleillement.
En second choix, il faut exploiter l'énergie quand elle est présente, c'est à dire gérer l'intermittence.
Un certain nombre d'applications peuvent se brancher directement sur les PPV et fonctionner dès que possible:
Pompes à eau 12V.
Stérilisateur.
Ballon d'eau chaude.
Chauffages sous le radier.
Chauffage du bassin à poisson.
Chauffage de serre.
D'autres applications peuvent se brancher sur les PPV mais demandent la présence d'une personne:
Petits appareil électroportatifs qui fonctionnent aussi bien en alternatif qu'en courant continue.
Poste à souder.



Contactez moi pour vos remarques ou les erreurs qui se seraient glissées dans cette page.
